运动控制器PSO位置同步输出(二):PSO模式详解

本节我们主要去讲解一下多种PSO模式原理和使用的讲解,用户可根据实际需求灵活选择触发模式。

ZMC460N双总线控制器

硬件说明


硬件选型的首要要求是支持PSO功能,再分析PSO的应用场合和轴数等选择具体的型号。本例以ZMC460N双总线运动控制器为例展开介绍。

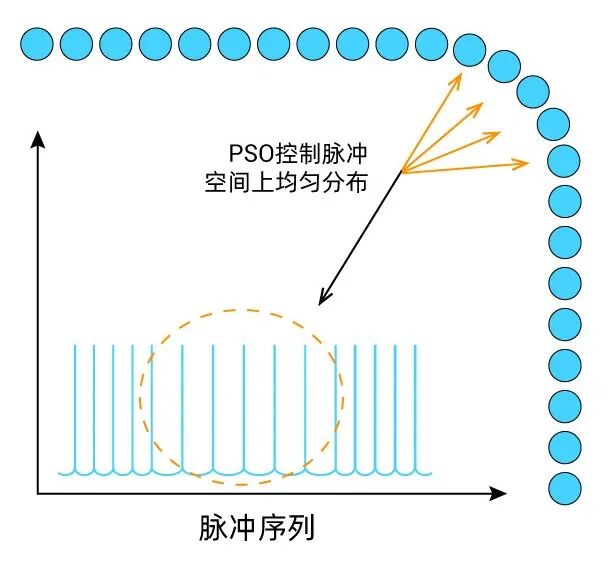

PSO功能用于控制激光或点胶阀的高速开/关,直线插补和平面圆弧插补功能用于完成加工轨迹,连续插补功能用于让多段插补的速度连续,提供加工的效率。

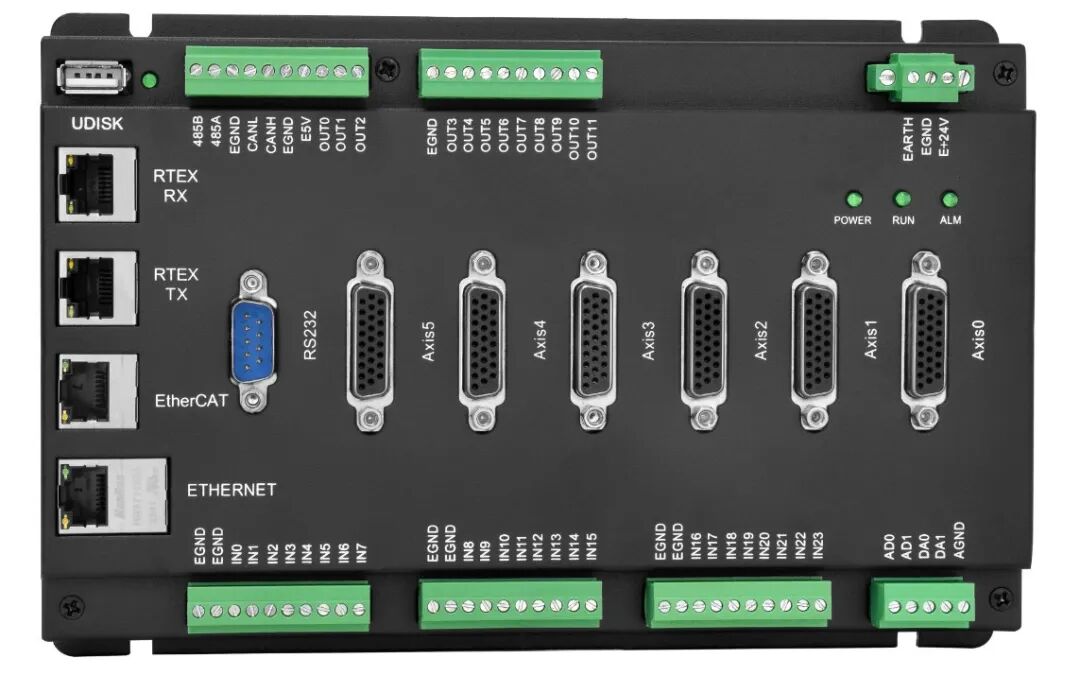

ZMC460N双总线控制器

ZMC460N双总线控制器是正运动技术推出的新一代网络60轴运动控制器(支持EtherCAT总线轴+RTEX总线轴+脉冲轴混合使用),自带六个脉冲轴接口(包含差分脉冲输出和差分编码器输入),通用输出口支持配置为单端脉冲输出,通用输入口支持配置成单端编码器输入。脉冲输出频率最大可达10MHZ,EtherCAT总线的通讯周期最快可达250微秒。
支持12路PSO输出,输出口独立,支持12路同时输出,每个系统周期可比较输出多次,应用场景更为丰富。

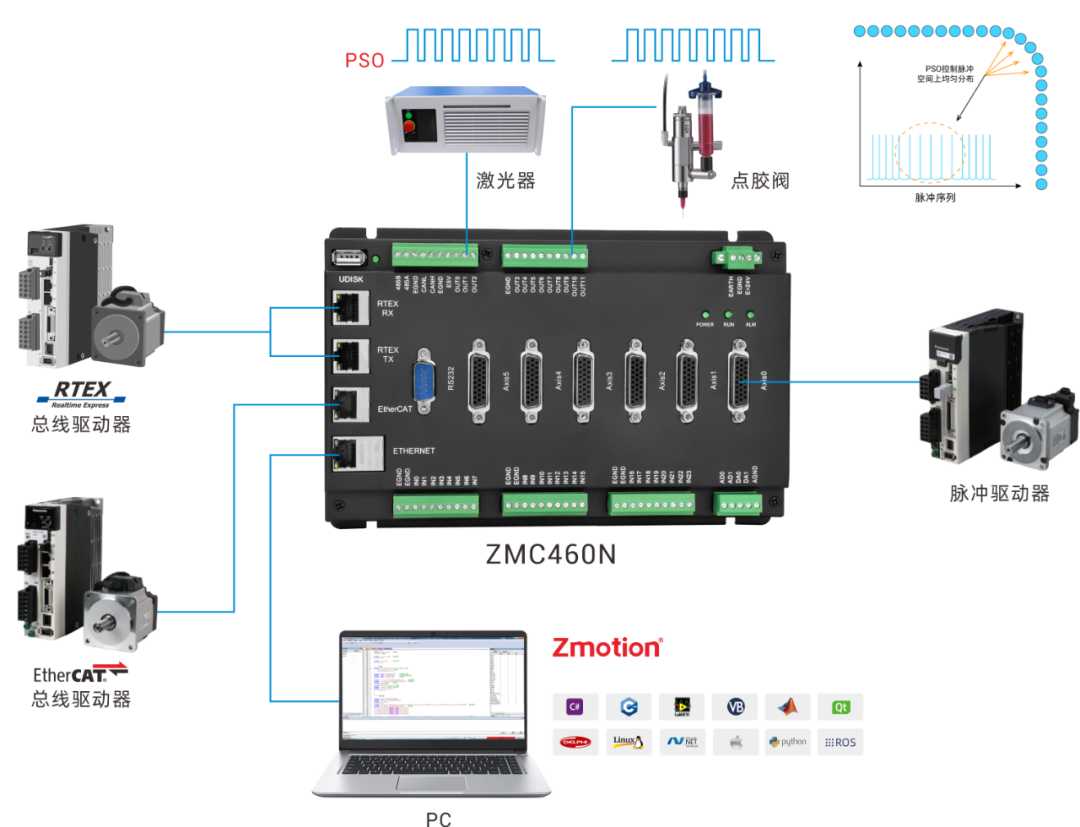

ZMC460N双总线控制器架构图

PSO功能主要通过“HW_PSWITCH2”硬件位置比较输出指令和“HW_TIMER”硬件定时指令实现,下面来讲解一下这两个指令的详细用法。

指令说明

1.HW_PSWITCH2 –硬件位置比较输出

(1)指令说明

硬件位置比较输出功能必须使用支持硬件比较输出的输出口,例如ZMC460N可以使用OUT0-11口。

支持比较脉冲轴的位置、编码器的反馈位置和总线轴的位置。比较主轴带编码器输入时,自动使用编码器位置来触发,不带编码器的场合便比较脉冲输出。可以使用MOVEOP_DELAY参数来调整输出准确时刻。

(2)注意事项

ZMC460N每个系统周期内可以比较一次,但每个周期内单个输出口只能比较一次,系统周期通过“SERVO_PERIOD”查询,当系统周期过大时,而比较输出脉冲宽度小于系统周期时将会导致输出异常。

“HW_PSWITCH2”与“MOVE_OP”精准使用同样的硬件资源,不建议在同一个通道同时使用,可以在不同的通道同时使用。

调用TABLE位置数据时,在所有比较点完成前不要修改。

使用脉冲型电机时只有ATYPE为4时才是比较反馈位置(MPOS),默认出厂的ATYPE为1或7比较的是命令位置(DPOS)。

HW_PSWITCH2没有比较完所有点的话,一定要设置mode值为2,通过HW_PSWITCH2(2)指令停止并删除没有完成的比较点,否则后面此输出通道会工作不正常,使用前需要调用此模式,清除可能没有比较完成的数据。

(3)指令语法

HW_PSWITCH2(mode, […])

A.Mode模式一览表:

mode值

含义

说明

1

单轴比较

比较点写在TABLE中,每到达一个比较位置OP反转一次

带编码器反馈比较MPOS,不带编码器比较DPOS

2

清除比较点

停止并删除没完成的比较点,每次比较前使用

3

矢量比较方式

比较点写在TABLE中,每到达一个比较位置OP反转一次

比较的是VECTOR_MOVED矢量坐标

4

矢量比较方式

同模式3,不过只能比较单个VECTOR_MOVED矢量坐标点

5

矢量比较方式,周期脉冲模式

此模式无需TABLE,固定距离和周期发出比较信号,脉冲宽度由距离参数设置

比较的是VECTOR_MOVED矢量坐标

6

矢量比较方式, 周期模式,与HW_TIMER一起使用

此模式无需TABLE,固定距离发出比较信号,周期发出比较信号,其中脉冲宽度由HW_TIMER设置

比较的是VECTOR_MOVED矢量坐标

7

矢量比较方式,与HW_TIMER一起使用

比较点写在TABLE中,每到达一个比较位置OP反转,每个比较点OP反转的次数和反转周期由HW_TIMER设置

比较的是VECTOR_MOVED矢量坐标

25

2D比较模式

比较点写在TABLE中,两个连续的TABLE数据组成一个2D坐标,每到达一个比较位置OP反转一次

带编码器反馈比较MPOS,不带编码器比较DPOS

26

2D比较模式

HW_TIMER一起使用

比较点写在TABLE中,两个连续的TABLE数据组成一个2D坐标,每到达一个比较位置OP反转,每个比较点OP反转的次数和反转周期由HW_TIMER设置

35

3D比较模式

比较点写在TABLE中,三个连续的TABLE数据组成一个3D坐标,每到达一个比较位置OP反转一次

带编码器反馈比较MPOS,不带编码器比较DPOS

36

3D比较模式

HW_TIMER一起使用

比较点写在TABLE中,三个连续的TABLE数据组成一个3D坐标,每到达一个比较位置OP反转,每个比较点OP反转的次数和反转周期由HW_TIMER设置

B.HW_PSWITCH2的模式可以总结为两大类:

a.采用TABLE表存储的数据点来进行比较,脉冲宽度由数据的间隔和运动速度共同决定,所以比较前先要将数据写入“TABLE”中,然后再调用。

相关模式:1,3,7,25,26,35,36。

b.等距周期比较,无需借助“TABLE”,“HW_PSWITCH2”设置好触发的比较的位置、比较周期数,“HW_TIMER’设置每次触发比较输出脉冲的宽度,这类模式参数设置相对多一些,多个指令的组合也可实现变化距离的输出。

相关模式:6。模式5既不需要TABLE也不需要“HW_TIMER”便可实现等距周期比较。

Mode模式详解参加下文,mode模式不同,后面需要填写的参数也不同。

(4)Mode=1:单轴比较

HW_PSWITCH2(1,opnum,opstate,tablestart,tableend[,direction])

mode:1-启动比较器

opnum:对应的输出口

opstate:第一个比较点的输出状态

tablestart:第一个比较点绝对坐标所在TABLE编号

tableend:最后一个比较点绝对坐标所在TABLE编号

direction:第一个点判断方向,0坐标负向,1坐标正向,-1不使用方向

⊙说明:比较点写在TABLE中,每到达一个比较位置OP反转一次。

(5)Mode=2:清除比较点

HW_PSWITCH2(2)

mode:2-停止并删除没完成的比较点

说明:使用前需要调用此模式,清除可能没有比较完成的数据。使用过程中也可以发送此命令,停止比较。

(6)Mode=3:矢量比较方式

HW_PSWITCH2(3, opnum, opstate, tablestart, tableend)

mode:3-启动比较器

opnum:对应的输出口

opstate:第一个比较点的输出状态

tablestart:第一个比较点VECTOR_MOVED坐标所在TABLE编号

tableend:最后一个比较点VECTOR_MOVED坐标所在TABLE编号

说明:比较点写在TABLE中,每到达一个比较矢量位置OP反转一次。

使用矢量距离比较时,与“VECTOR_MOVED”进行比较,建议连续运动前设置“VECTOR_MOVED”初始值。

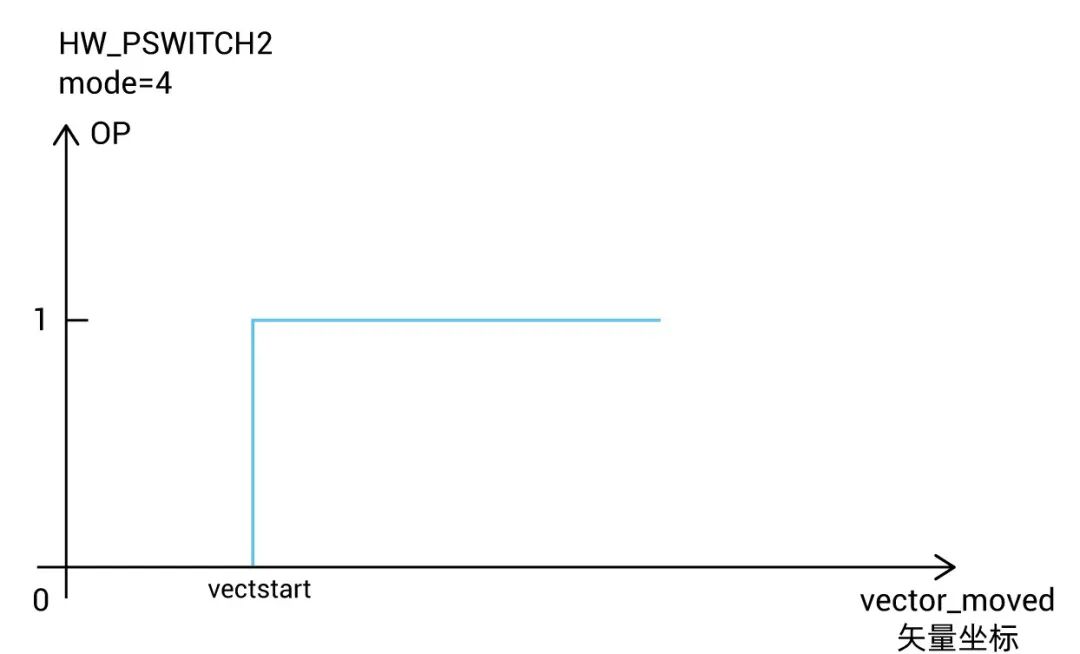

(7)Mode=4:矢量比较方式,单个比较点

HW_PSWITCH2(4, opnum, opstate, vectstart)

mode:4-启动比较器

opnum:对应的输出口

opstate:第一个比较点的输出状态

vectstart:比较点VECTOR_MOVED当前运动距离

说明:到达指令设置的一个比较矢量位置OP反转,比较结束。

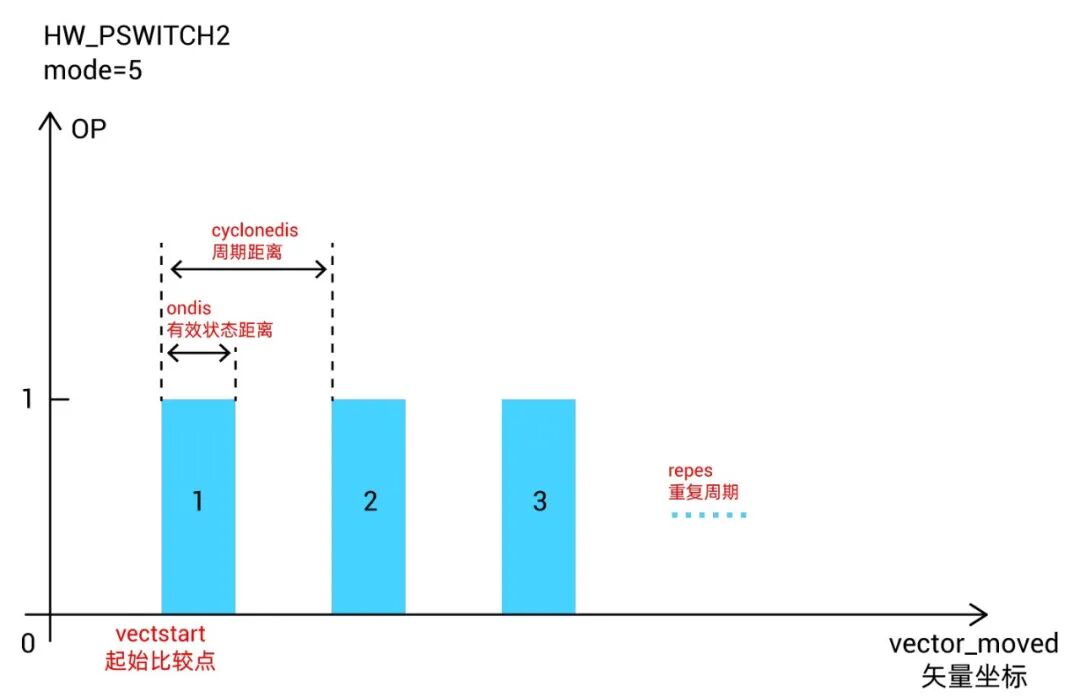

(8)Mode=5:矢量比较方式,周期脉冲模式

HW_PSWITCH2(5,opnum, opstate, vectstart, repes, cycledis, ondis)

mode:5-启动比较器

opnum:对应的输出口

opstate:第一个比较点的输出状态,认为是有效状态,反之认为无效状态

vectstart:比较点VECTOR_MOVED当前运动距离

repes:重复周期,个周期内比较两次,先输出有效状态,再输出无效状态

cycledis:周期距离,每隔这个距离输出opstate, ondis后还原为无效状态

ondis:输出有效状态的距离,(cycledis- ondis)为无效状态距离

⊙说明:此模式无需TABLE,坐标均参考矢量坐标,从vectstart的位置开始比较,每隔cycledis距离触发一次比较,重复比较的周期为repes,每次触发比较信号后,保持ondis距离后关闭信号,等待下一周期的触发。

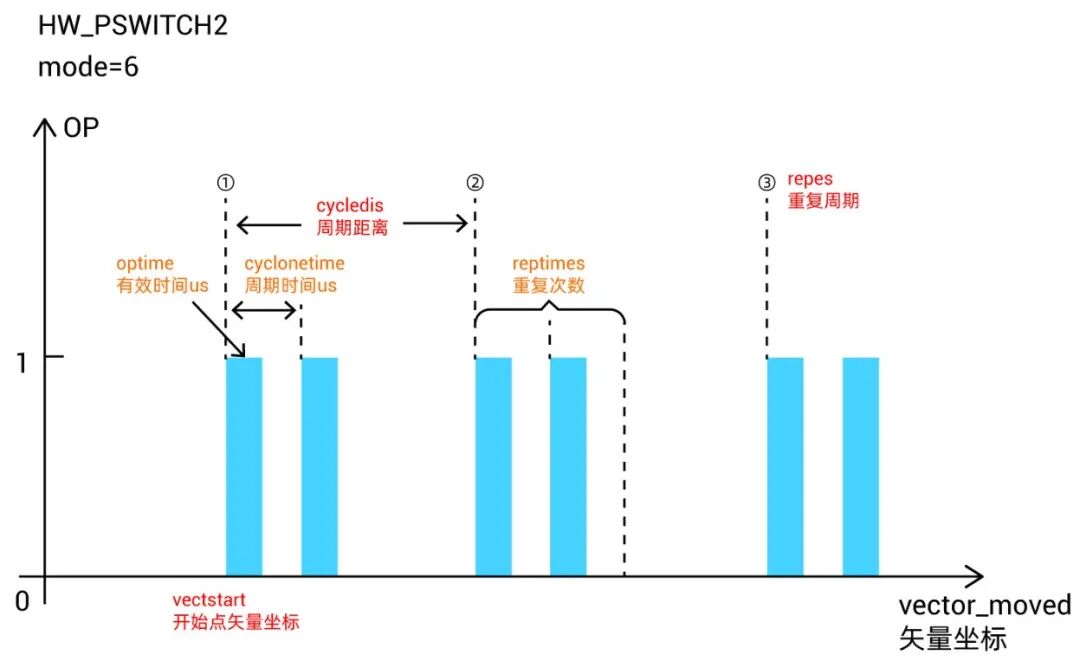

(9)Mode=6:矢量比较方式,周期脉冲模式

与HW_TIMER一起使用

HW_PSWITCH2(6, opnum, opstate, vectstart, repes, cycledis)

mode:6-启动比较器

opnum:对应的输出口

opstate:第一个比较点的输出状态

vectstart:比较点VECTOR_MOVED当前运动距离

repes:重复周期,一个周期只比较一次

cycledis:周期距离,每隔这个距离输出一次

说明:此模式无需TABLE,坐标均参考矢量坐标,从vectstart的位置开始比较,每隔cycledis距离触发一次比较,重复比较的周期为repes,每次触发比较信号后,保持信号的脉冲宽度由“HW_TIMER”指令设置。

“HW_TIMER”可以控制到达一个触发点控制OP反转多次,“HW_TIMER”周期完成等待下一周期的触发。

(10)Mode=7:矢量比较方式

与HW_TIMER一起使用

HW_PSWITCH2(7,opnum,opstate, tablestart, tableend [, optimeus, optimes, cyctimeus])

mode:7-启动比较器,opstate不翻转,方便与HW_TIMER配合使用

opnum:对应的输出口

opstate:第一个比较点的输出状态

tablestart:第一个比较点VECTOR_MOVED坐标所在TABLE编号

tableend:最后一个比较点VECTOR_MOVED坐标所在TABLE编号

[以下参数和HW_TIMER二选一,HW_TIMER单独写可以动态调整参数]

optimeus:动态调整HW_TIMER的有效时间

optimes:动态调整HW_TIMER的触发脉冲数,0-不输出

cyctimeus:动态调整HW_TIMER的脉冲周期时间

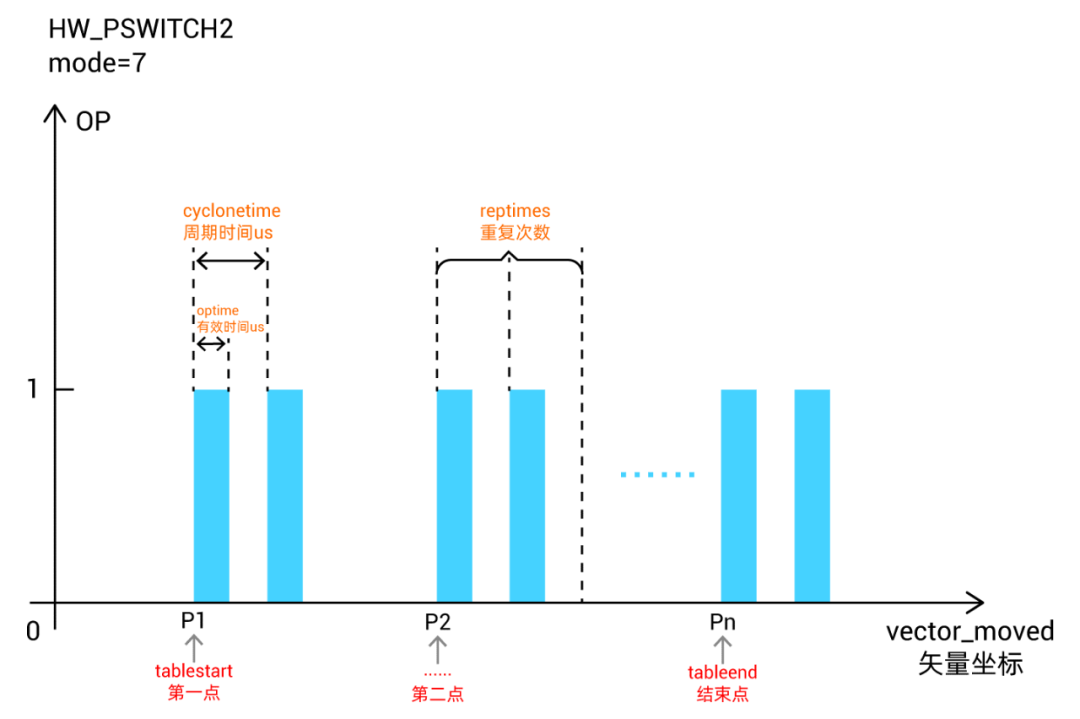

说明:比较点写在TABLE中,坐标均参考矢量坐标,每到达一个TABLE比较矢量位置触发OP,此时OP的脉冲宽度和每次触发的比较次数由HW_TIMER控制;到达下一个TABLE位置,OP再次触发。

(11)Mode=25、26:2D比较

2D比较:每2个连续table存储一个XY坐标点,实现多点比较,每个比较点输出状态翻转。

25和35模式类似;26和36模式类似,需与HW_TIMER配合使用。

A.HW_PSWITCH2(25, opnum, opstate, maxerr, num, tablepos)

mode:25,二维的比较模式

opnum:对应的输出口

opstate:第一个比较点的输出状态

maxerr:比较位置每个轴左右的脉冲偏差,进入偏差范围后开始比较,此参数不能写0

num:table里面存储的比较点坐标个数

tablepos:第一个比较点坐标所在table编号

说明:比较点写在TABLE中,两个连续的TABLE数据组成一个2D坐标,每到达一个比较位置OP反转一次。

示意中蓝色段表示OP开启,各类常用插补运动均支持比较,比较点坐标一定的要准确,否则会影响后面点的比较。

B.HW_PSWITCH2(26, opnum, opstate, maxerr, num, tablepos, [ophwtimeus, ophwtimes, hwcyctimeus])

mode:26,二维的比较模式

opnum:对应的输出口

opstate:第一个比较点的输出状态

maxerr:比较位置每个轴左右的脉冲偏差,进入偏差范围后开始比较,此参数不能写0

num:table里面存储的比较点坐标个数

tablepos:第一个比较点坐标所在table编号

[以下参数和HW_TIMER二选一,HW_TIMER单独写可以动态调整参数]

ophwtimeus:脉冲时间

ophwtimes:脉冲个数

hwcyctimeus:脉冲周期

说明:比较点写在TABLE中,两个连续的TABLE数据组成一个2D坐标,每到达一个比较位置触发OP,每个比较点OP反转的次数和反转周期由HW_TIMER设置;到达下一个TABLE位置,OP再次触发。类似模式7和模式36。

(12)Mode=35、36:3D比较

3D比较:每3个连续TABLE存储一个XYZ坐标点,实现多点比较,每个比较点输出状态翻转。

25和35模式类似;26和36模式类似,需与HW_TIMER复用。

A.HW_PSWITCH2(35, opnum, opstate, maxerr, num, tablepos)

mode:35,三维的比较模式

opnum:对应的输出口

opstate:第一个比较点的输出状态

maxerr:比较位置每个轴左右的脉冲偏差,进入偏差范围后开始比较,此参数不能写0

num:table里面存储的比较点坐标个数

tablepos:第一个比较点坐标所在table编号

说明:比较点写在TABLE中,三个连续的TABLE数据组成一个3D坐标,每到达一个比较位置OP反转一次。类似模式25。

B.HW_PSWITCH2(36, opnum, opstate, maxerr, num, tablepos, [ophwtimeus, ophwtimes, hwcyctimeus])

mode:35,36,三维的比较模式

opnum:对应的输出口

opstate:第一个比较点的输出状态

maxerr:比较位置每个轴左右的脉冲偏差,进入偏差范围后开始比较,此参数不能写0

num:table里面存储的比较点坐标个数

tablepos:第一个比较点坐标所在table编号

[以下参数和HW_TIMER二选一,HW_TIMER单独写可以动态调整参数]

ophwtimeus:脉冲时间

ophwtimes:脉冲个数

hwcyctimeus:脉冲周期

说明:比较点写在TABLE中,三个连续的TABLE数据组成一个3D坐标,每到达一个比较位置触发OP,每个比较点OP反转的次数和反转周期由HW_TIMER设置;到达下一个TABLE位置,OP再次触发。类似模式26和模式7。

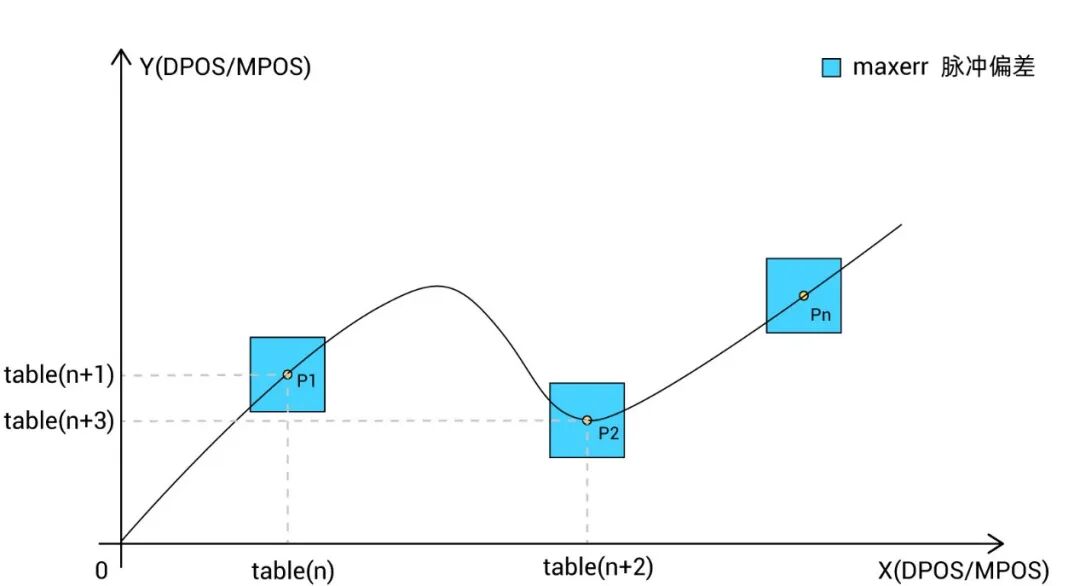

→maxerr脉冲偏差说明

2D模式下设置XY坐标需要准确,轴运动不到准确的TABLE比较点时将无法触发,3D模式同理。故多维比较模式引入一个特殊参数maxerr位置范围偏差,左右范围均有效。

即实际位置坐标点与TABLE的比较点的差值在maxerr范围内便有效,触发时刻为当前位置进入比较点的触发范围内便触发比较,比较范围示意图如下,注意:maxerr的单位为脉冲数的偏差,不是距离的偏差。

2.HW_TIMER — 硬件定时

硬件定时器,用于硬件比较输出后一段时间后还原电平。“HW_TIMER”只有1个,每次调用会强制停止之前的调用。

不使用或比较完成时使用“HW_TIMER(0)”关闭。

HW_TIMER(mode, cyclonetime, optime, reptimes, opstate, opnum )

mode:0停止,2-启动

cyclonetime:周期时间,us单位

optime:有效时间,us单位

reptimes:重复次数,启动模式,reptimes =0时,软关闭HW_TIMER,原来的脉冲没有完成的,会继续输出完成

opstate:输出缺省状态,输出口变为非此状态后开始计时

opnum:输出口编号,必须能硬件比较输出的口

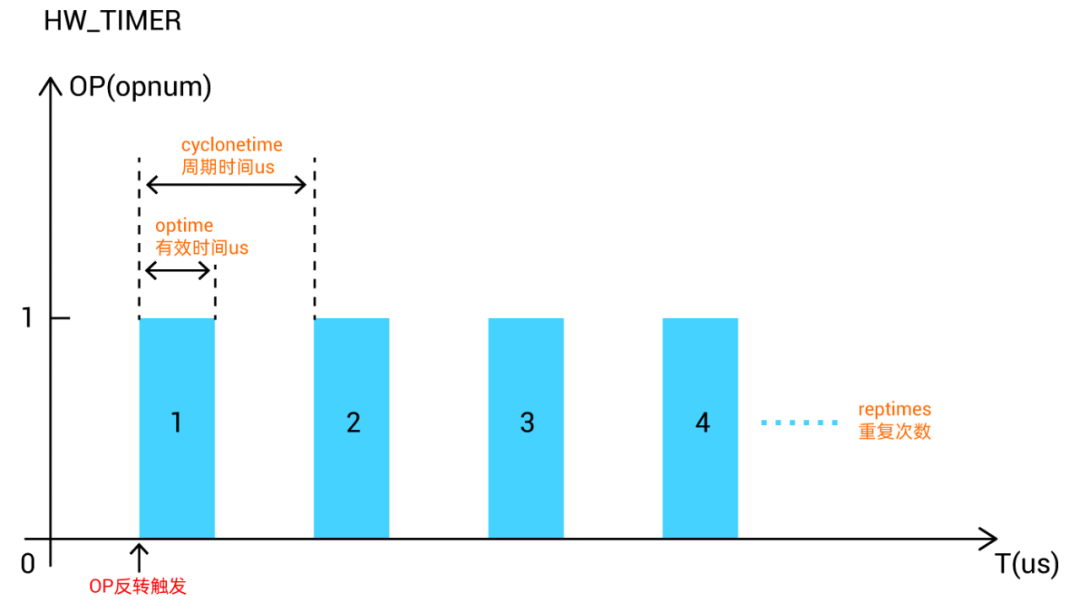

说明:参数设置可参考下方示意图,此指令的效果是固定时间周期输出,设置每个周期的有效输出的时间和重复输出的次数。

→不同模式特点的比较:

模式

TABLE

配合HW_TIMER

比较参考坐标

比较场合

1

×

绝对坐标

单轴单方向运动

2

清除比较

3

×

VECTOR_MOVED矢量坐标

往返运动

单轴或多轴插补运动

4

×

×

VECTOR_MOVED矢量坐标

只比较输出一次

5

×

×

VECTOR_MOVED矢量坐标

往返运动

单轴或多轴插补运动

6

×

VECTOR_MOVED矢量坐标

往返运动

单轴或多轴插补运动

7

VECTOR_MOVED矢量坐标

往返运动

单轴或多轴插补运动

25

×

绝对坐标

2D平面单方向运动

26

绝对坐标

2D平面单方向运动

35

×

绝对坐标

3D平面单方向运动

36

绝对坐标

3D平面单方向运动

配合“HW_TIMER”使用的模式,脉冲输出的宽度由“HW_TIMER”指令指定。

绝对坐标是指当前位置相对于原点的坐标,矢量坐标是指,轴回原点之后,运动到当前位置的总距离,矢量坐标只会不断累计,使用前最好手动清零。

例如轴0回零后先正向运动200,在反向运动100,此时的绝对坐标为100,但矢量坐标为300,若执行两轴插补运动,则矢量坐标为当前插补运动的合成轨迹的矢量,故矢量比较的模式,支持多轴的场合。

⊙带编码器反馈自动比较MPOS,不带编码器比较DPOS。

调试例程

以上模式的实现例程如下,可以自由触发不同的模式,并打开示波器,直观的观察PSO的输出随运动的变化情况。

⊙注意:调用“HW_PSWITCH2”触发比较输出前,先发送“HW_PSWITCH2(2)”停止并删除没有完成的比较点,防止本次的输出异常。并且使用了硬件定时器“HW_TIMER”之后,建议发送“HW_TIMER(0)”关闭定时器。

例程如下:

RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)WAIT  IDLE(2)
'基础轴参数设置BASE(0,1,2) '选择XY轴ATYPE=1,1,1 '1-脉冲轴类型,比较DPOS;4-带编码器反馈轴类型,比较编码器的反馈位置MPOSUNITS=100,100,100SPEED=100,100,100ACCEL=1000,1000,1000DECEL=1000,1000,1000MERGE=ON,ON,ONSRAMP=50,50,50 's曲线速度平滑OP(0,OFF) '初始化关闭PSO使用的输出口VECTOR_MOVED = 0  '插补矢量距离清0global g_cmd '比较模式选择g_cmd = 0
while 1 '测试所有比较模式 if g_cmd = 1 THEN g_cmd = 0 Clean_Pos() '位置清零 Test_Mode1() '调用比较 elseif g_cmd = 3 THEN g_cmd = 0 Clean_Pos() Test_Mode3() elseif g_cmd = 4 THEN g_cmd = 0 Clean_Pos() Test_Mode4() elseif g_cmd = 5 THEN g_cmd = 0 Clean_Pos() Test_Mode5() elseif g_cmd = 6 THEN g_cmd = 0 Clean_Pos() Test_Mode6() elseif g_cmd = 7 THEN g_cmd = 0 Clean_Pos() Test_Mode7() elseif g_cmd = 25 THEN g_cmd = 0 Clean_Pos() Test_Mode25() elseif g_cmd = 26 THEN g_cmd = 0 Clean_Pos() Test_Mode26() elseif g_cmd = 35 THEN g_cmd = 0 Clean_Pos()      Test_Mode35() elseif g_cmd = 36 THEN       g_cmd = 0      Clean_Pos()      Test_Mode36() endifwend
GLOBAL SUB Clean_Pos() RAPIDSTOP(2) '轴停止 WAIT IDLE(0) WAIT IDLE(1)   WAIT  IDLE(2)   DPOS=0,0,0 '将当前位置设置为0    MPOS=0,0,0 OP(0,OFF) '输出关闭END SUB
GLOBAL SUB Test_Mode1()  TABLE(0,100,150,250,300,400,450)   BASE(0) 'hw_pswitch2有自己的缓冲区, 当前轴目前还剩多大的缓冲区可以通过?hw_pswitch2(n)查询 HW_PSWITCH2(2) '停止并删除没有完成的比较点   HW_PSWITCH2(10105,1)   '启动比较输出,模式1,输出口0,第一个比较点输出ON,table地址0-5,正向运动比较    TRIGGER          '触发示波器   MOVE(500)END SUB
GLOBAL SUB Test_Mode3()  TABLE(0,100,150,250,300,400,450)   HW_TIMER(0) BASE(0) VECTOR_MOVED(0) = 0 '设置当前的矢量位置   HW_PSWITCH2(2)        '停止并删除没有完成的比较点 '矢量的变化不用考虑单个电机方向的变化, 矢量永远是增大的   HW_PSWITCH2(3, 0, 1, 0, 5) '启动比较输出,模式3,输出口0,第一个比较点输出ONtable地址0-5(矢量坐标)   TRIGGER          '触发示波器抓图 MOVEABS(300,200) MOVEABS(400,0) END SUB
GLOBAL SUB Test_Mode4()   HW_TIMER(0) BASE(0) VECTOR_MOVED(0) = 0 '设置当前的矢量位置 HW_PSWITCH2(2) '停止并删除没有完成的比较点   HW_PSWITCH2(4, 0, 1, 100)    '启动比较输出,模式4,输出口0,第一个比较点输出ON,从矢量位置100开始比较,仅比较1次就结束     TRIGGER          '触发示波器抓图 MOVEABS(100,120)END SUB
GLOBAL SUB Test_Mode5()   HW_TIMER(0) BASE(0) VECTOR_MOVED(0) = 0 '设置当前的矢量位置, 只能在电机idle的情况下设置 HW_PSWITCH2(2) '停止并删除没有完成的比较点   HW_PSWITCH2(5, 0, 1, 50, 8, 30, 5)  '启动比较输出,模式5,输出口0,第一个比较点输出ON,从矢量位置50开始比较,比较8次,间隔距离30触发比较,比较触发后运动距离5关闭   TRIGGER          '触发示波器抓图 MOVEABS(100,100) MOVEABS(0, 200)END SUB
GLOBAL SUB Test_Mode6() HW_TIMER(0) BASE(0) VECTOR_MOVED(0) = 0 '设置当前的矢量位置, 只能在电机idle的情况下设置 HW_PSWITCH2(2) '停止并删除没有完成的比较点 HW_PSWITCH2(6, 0, 1, 50, 15, 30) '启动比较输出,模式6,输出口0,第一个比较点输出ON,从矢量位置50开始比较,比较15次,间隔距离30触发比较   HW_TIMER(2100000600001OFF0'有效电平时间60000us,每次触发输出1次   TRIGGER      '触发示波器抓图 MOVEABS(100,100) '走一个矩形 MOVEABS(0, 200) MOVEABS(-100,100)   MOVEABS(0, 0)  WAIT IDLE HW_TIMER(0) '停止硬件定时器END SUB
GLOBAL SUB Test_Mode7()   TABLE(0,100,150,250,300,400,450 BASE(0) VECTOR_MOVED(0) = 0 '设置当前的矢量位置, 只能在电机idle的情况下设置 HW_PSWITCH2(2) '停止并删除没有完成的比较点 HW_PSWITCH2(7, 0, 1, 0, 5) '启动比较输出,模式7,输出口0,第一个比较点输出ON,table地址0-5(矢量坐标)   HW_TIMER(2, 50000, 30000, 2, OFF, 0)  '有效电平时间30000us,每次触发输出2次     TRIGGER          '触发示波器抓图 MOVEABS(200,200)   MOVEABS(300,0) WAIT IDLE HW_TIMER(0) '停止硬件定时器END SUB
GLOBAL SUB Test_Mode25()   TABLE(0,  0,0,  50,50,  100,100,  50,150,  0,200,  -50,150,  -100,100,  -50,50)   HW_PSWITCH2(2) '停止并删除没有完成的比较点    HW_PSWITCH2(25, 0, 0, 10, 8, 0) '启动比较输出,模式25,输出口0,第一个比较点输出ON,脉冲偏差10table地址0-158个坐标   TRIGGER                '触发示波器抓图 MOVEABS(100,100) '走一个矩形 MOVEABS(0, 200) MOVEABS(-100,100) MOVEABS(0, 0)END SUB
GLOBAL SUB Test_Mode26()  TABLE(0,  0,0,  50,50100,100,  50,150,  0,200,  -50,150,  -100,100,  -50,50) HW_TIMER(0) HW_PSWITCH2(2) '停止并删除没有完成的比较点 HW_PSWITCH2(26, 0, 1, 10, 8, 0) '启动比较输出,模式26,输出口0,第一个比较点输出ON,脉冲偏差10table地址0-158个坐标   HW_TIMER(2100000500002OFF0)  '有效电平时间50000us,每次触发输出2次      TRIGGER      '触发示波器抓图 MOVEABS(100,100) '走一个矩形 MOVEABS(0, 200) MOVEABS(-100,100)   MOVEABS(0, 0)   WAIT IDLE HW_TIMER(0) '停止硬件定时器END SUB
GLOBAL SUB Test_Mode35()   TABLE(020,20,2040,40,4070,70,70100,100,100140,140,140180,180,180)     BASE(0,1,2) HW_PSWITCH2(2) '停止并删除没有完成的比较点    HW_PSWITCH2(35, 0, 1, 10, 6, 0)    '启动比较输出,模式35,输出口0,第一个比较点输出ON,脉冲偏差10table地址0-186个坐标     TRIGGER        '触发示波器抓图 MOVEABS(200,200,200) '走直线END SUB
GLOBAL SUB Test_Mode36() TABLE(0, 20,20,20, 40,40,40, 70,70,70, 100,100,100, 140,140,140, 180,180,180)   BASE(0,1,2) HW_PSWITCH2(2) '停止并删除没有完成的比较点 HW_TIMER(2, 100000, 50000, 1, OFF, 0) '有效电平时间50000us,每次触发输出1   HW_PSWITCH2(36011060)    '启动比较输出,模式36,输出口0,第一个比较点输出ON,脉冲偏差10,table地址0-18,6个坐标     TRIGGER        '触发示波器抓图   MOVEABS(200,200,200)  '走直线  WAIT IDLE HW_TIMER(0) '停止硬件定时器END SUB

不同模式波形

1.Mode=1

(1)比较点坐标:6个

TABLE(0, 100,150,250,300,400,450)

(2)启动比较输出:模式1,输出口0,第一个比较点输出ON,table地址0-5,正向运动比较。

HW_PSWITCH2(1, 0, 1, 0, 5, 1)

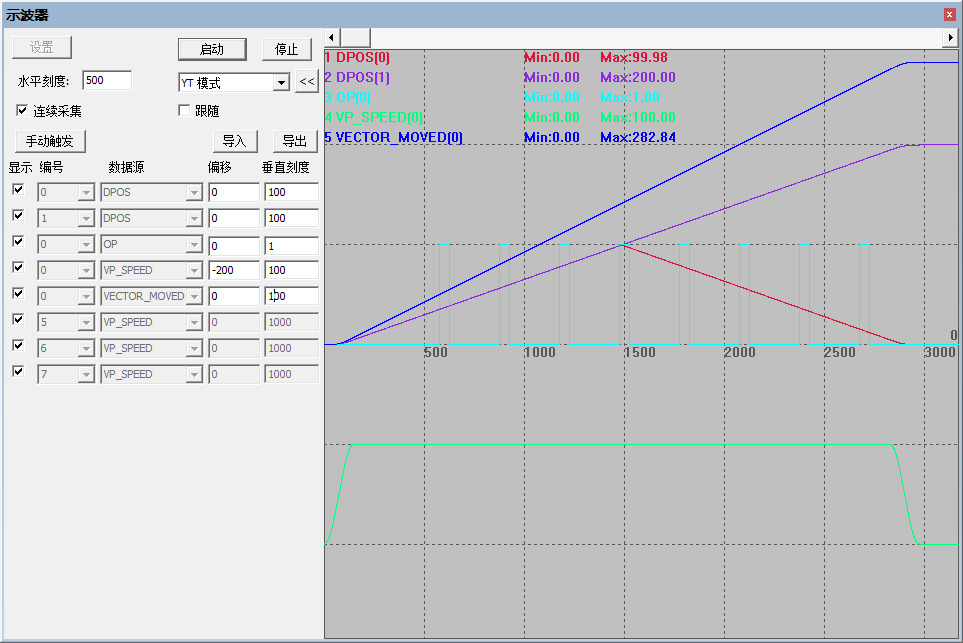

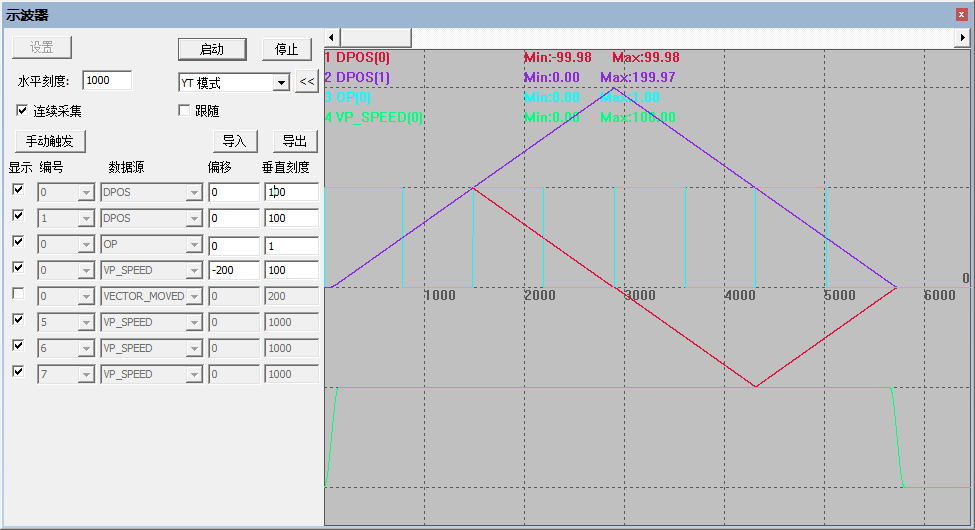

(3)示波器采样波形:轴0每到达一个比较的位置,OP(0)触发反转一次,直到所有的TABLE的比较完成,OP保持最后一次反转的状态。

XY模式下能明显看出输出随轴0运动位置的变化。

2.Mode=3

(1)比较点坐标:6个矢量位置

TABLE(0, 100,150,250,300,400,450)

(2)启动比较输出:模式3,输出口0,第一个比较点输出ON,table地址0-5(矢量坐标)。

HW_PSWITCH2(3, 0, 1, 0, 5)

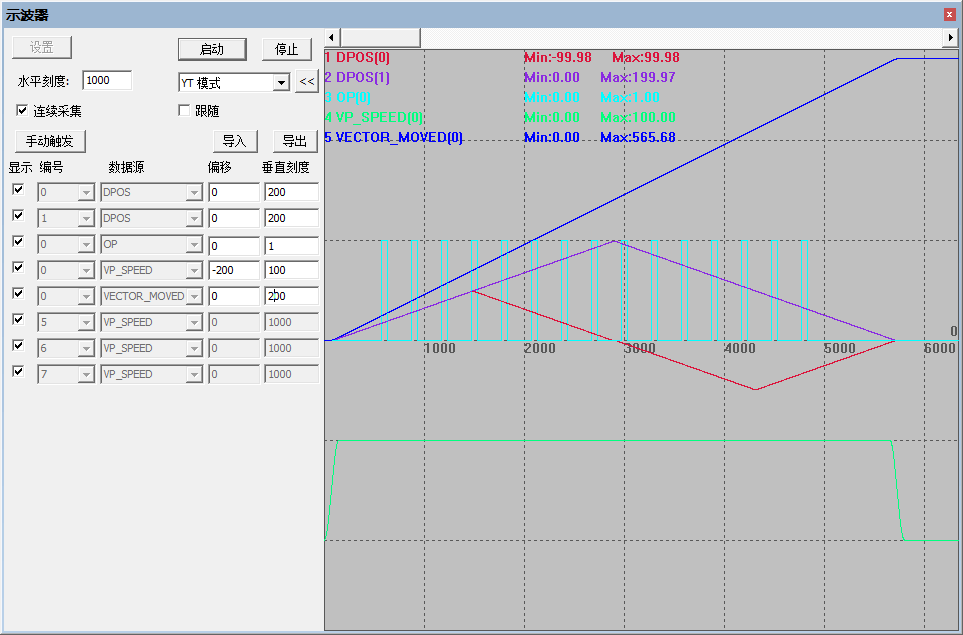

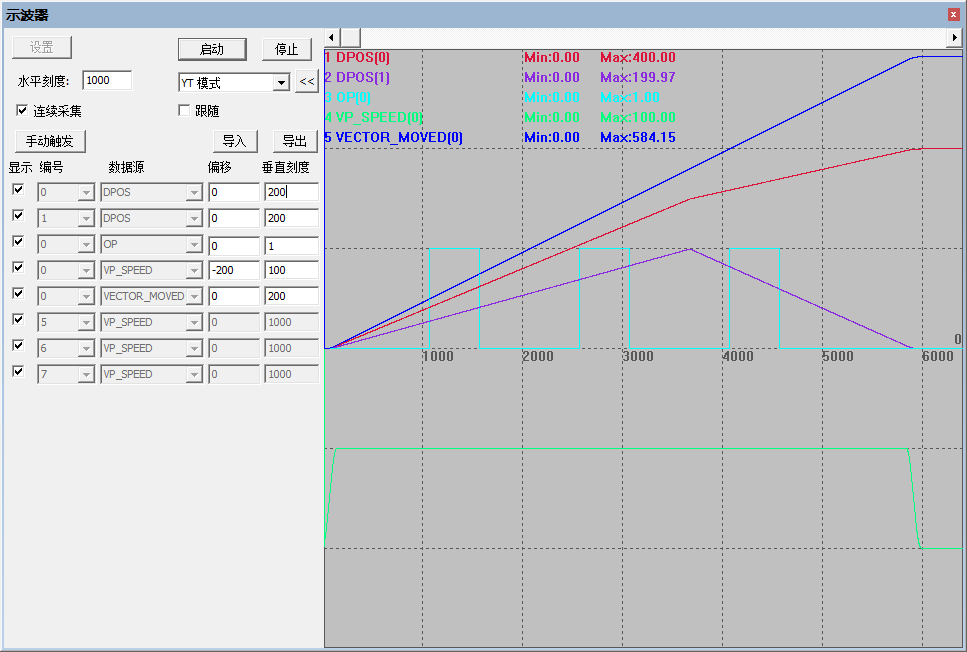

(3)示波器采样波形:轴0轴1插补的矢量合成位置VECTOR_MOVED(0)每到达一个比较的位置,OP(0)触发反转一次,,直到所有的TABLE的比较完成,OP保持最后一次反转的状态。

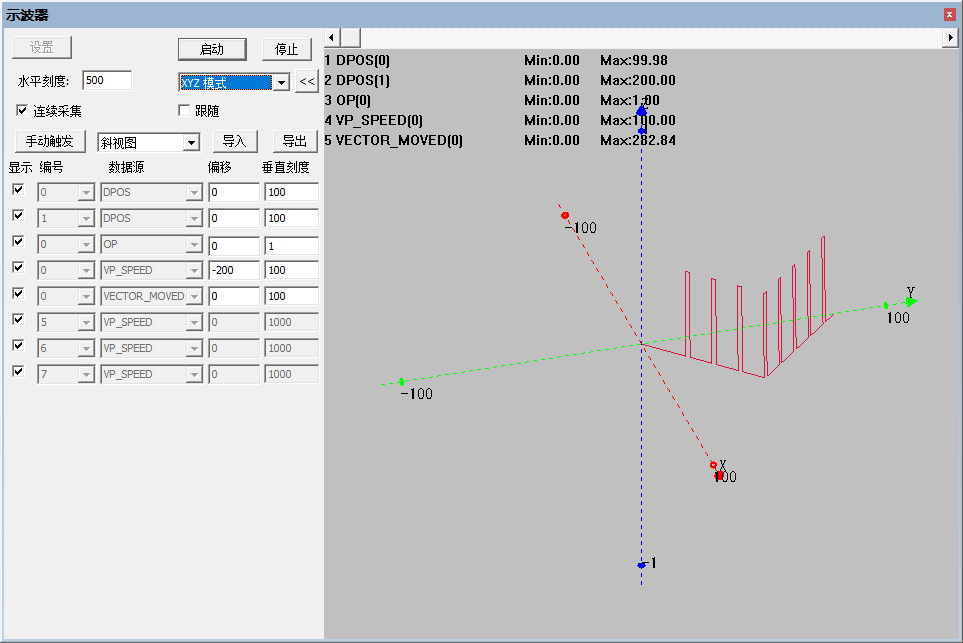

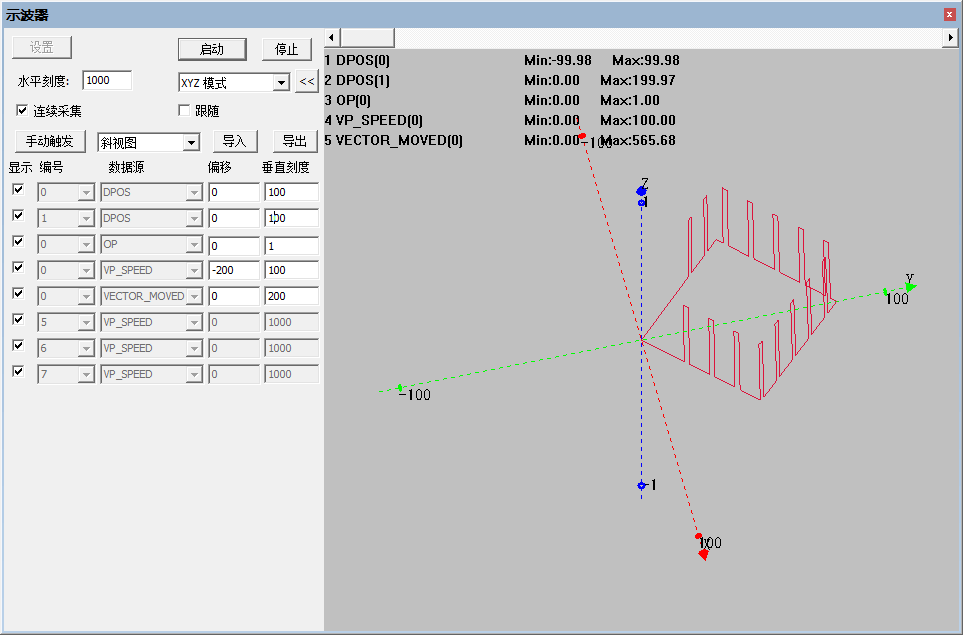

XYZ模式下能明显看出输出随插补运动位置的变化。

3.Mode=4

不使用TABLE。

(1)启动比较输出:模式4,输出口0,第一个比较点输出ON,比较点矢量坐标100。

HW_PSWITCH2(4, 0, 1, 100)

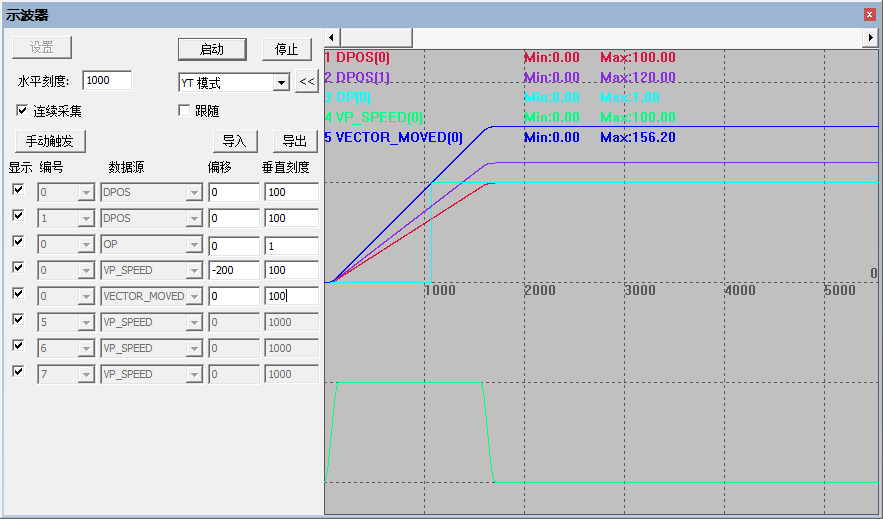

(2)示波器采样波形:轴0轴1插补的矢量合成位置VECTOR_MOVED(0)到达100矢量比较位置,OP(0)触发反转一次,比较完成。

XYZ模式下能明显看出输出随插补运动位置的变化。

4.Mode=5

不使用TABLE。

(1)启动比较输出:模式5,输出口0,第一个比较点输出ON,从矢量位置50开始比较,比较8次,间隔距离30触发比较,比较触发后运动距离5关闭。

HW_PSWITCH2(5, 0, 1, 50, 8, 30, 5)

(2)示波器采样波形:轴0轴1插补的矢量合成位置VECTOR_MOVED(0)到达一个矢量比较位置50,OP(0)触发反转一次,后续每间隔30比较一次打开OP,再运动5个距离关闭OP,重复比较8次后结束比较。

XYZ模式下能明显看出输出随插补运动位置的变化。

5.Mode=6

不使用TABLE。

(1)启动比较输出:模式6,输出口0,第一个比较点输出ON,从矢量位置50开始比较,比较15次,间隔距离30触发比较

HW_PSWITCH2(6, 0, 1, 50, 15, 30)

(2)输出脉冲宽度:硬件定时周期100000us,输出脉冲的宽度为60000us,每次比较输出1次脉冲。

HW_TIMER(2, 100000, 60000, 1, OFF, 0)

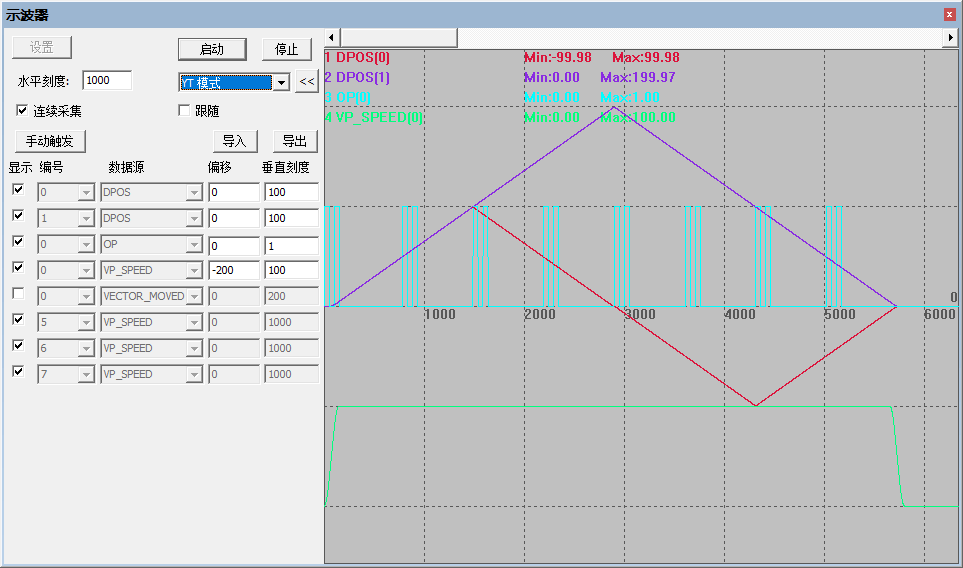

(3)示波器采样波形:轴0轴1插补的矢量合成位置VECTOR_MOVED(0)到达一个矢量比较位置50,OP(0)触发反转一次,后续每间隔30比较一次打开OP,60000us后关闭OP,重复比较15次后结束比较。

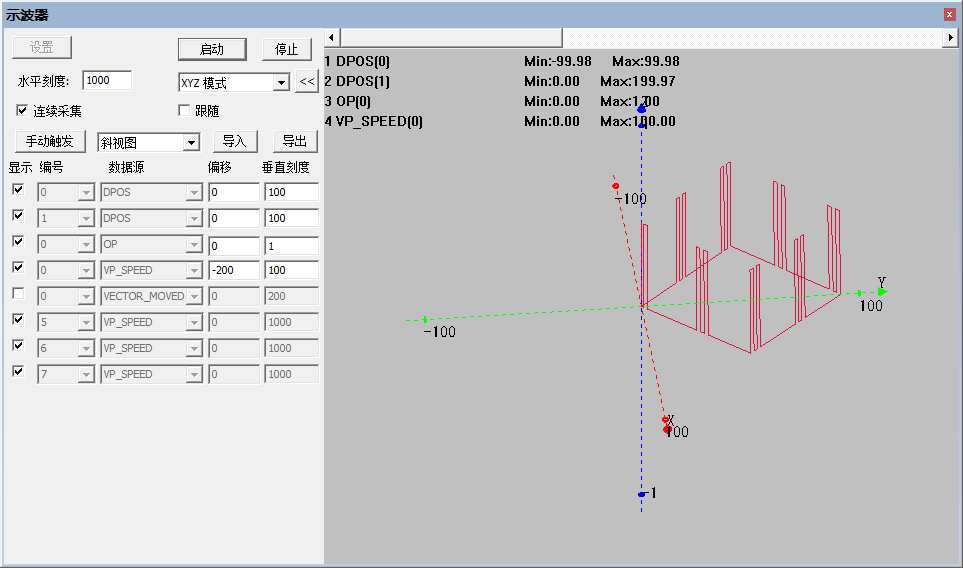

XYZ模式下能明显看出输出随插补运动位置的变化。

6.Mode=7

(1)比较点坐标:6个矢量位置

TABLE(0100,150,250,300,400,450)

(2)启动比较输出:模式7,输出口0,第一个比较点输出ON,TABLE地址0-5(矢量坐标)

HW_PSWITCH2(7, 0, 1, 0, 5)

(3)输出脉冲宽度:硬件定时周期50000us,输出脉冲的宽度为30000us,每次比较输出2次脉冲。

HW_TIMER(2, 50000, 30000, 2, OFF, 0)

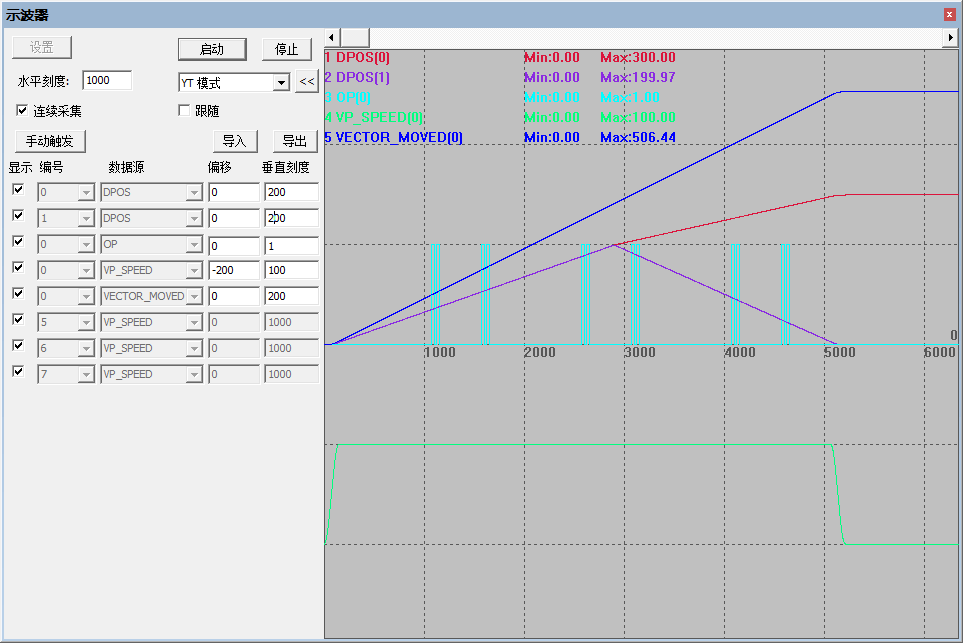

(4)示波器采样波形:轴0轴1插补的矢量合成位置VECTOR_MOVED(0)每到达一个TABLE位置OP(0)触发一次,每次触发输出2次周期50000us,有效输出30000us的脉冲波后关闭OP,直到所有的TABLE点都比较完成。

XYZ模式下能明显看出输出随插补运动位置的变化。

7.Mode=25

(1)比较点坐标:8个,占用16个TABLE

TABLE(0, 0,0,50,50,100,100,50,150,0,200,-50,150,-100,100,-50,50)

(2)启动比较输出:模式25,输出口0,第一个比较点输出ON,脉冲偏差10,table地址0-15,8个坐标。

HW_PSWITCH2(25, 0, 1, 10, 8, 0)

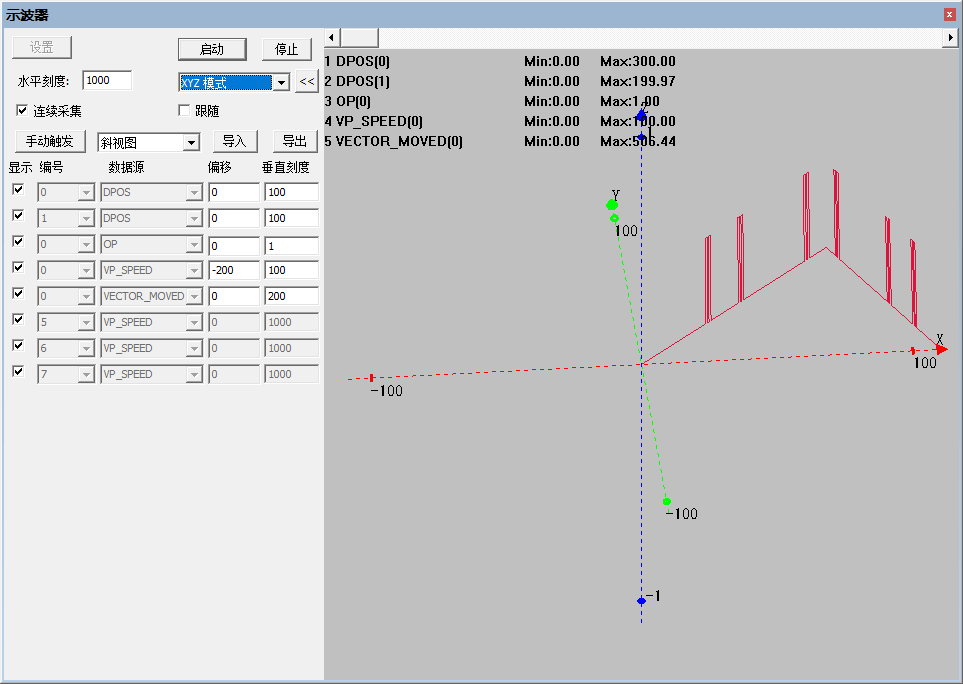

(3)示波器采样波形:轴0轴1每到达一个比较的XY位置,OP(0)触发反转一次,直到所有的TABLE点比较完成,OP保持最后一次反转的状态。

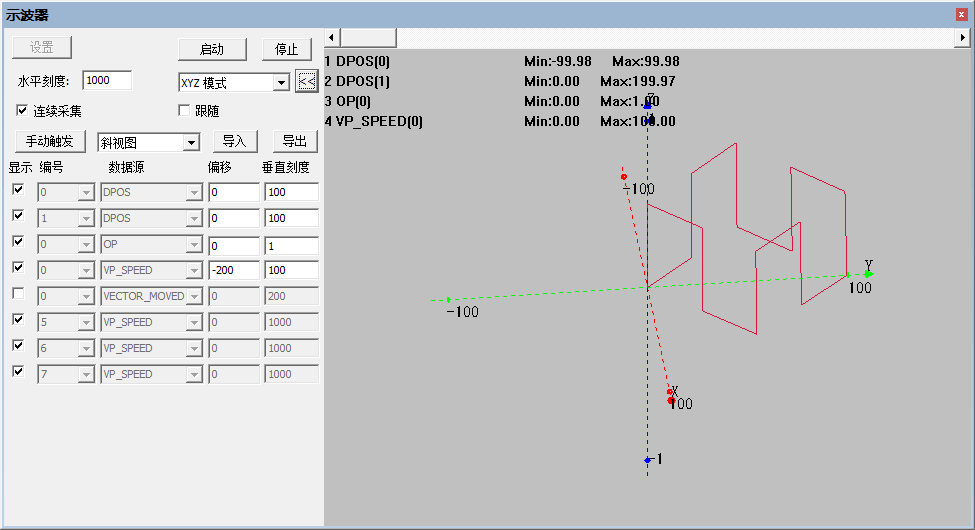

XYZ模式下能明显看出输出随插补运动位置的变化。

8.Mode=26

(1)比较点坐标:8个,占用16个TABLE

TABLE(0, 0,0,50,50,100,100,501500200-50150-100100-5050)

(2)启动比较输出:模式26,输出口0,第一个比较点输出ON,脉冲偏差10,table地址0-15,8个坐标。

HW_PSWITCH2(26, 0, 1, 10, 8, 0)

(3)输出脉冲宽度:硬件定时周期100000us,输出脉冲的宽度为50000us,每次比较输出2次脉冲。

HW_TIMER(2, 100000, 50000, 2, OFF, 0)

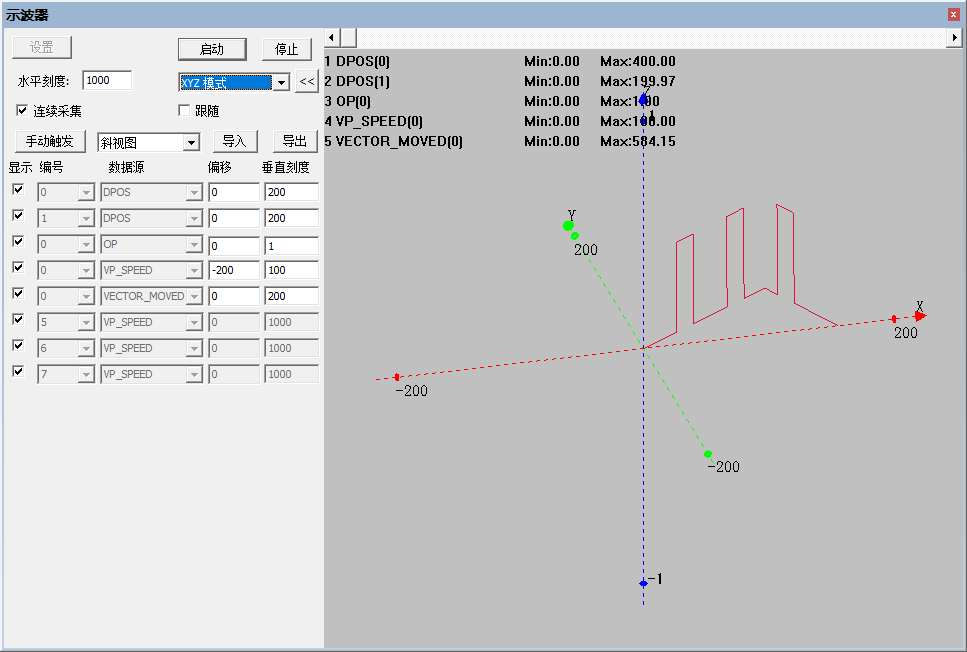

(4)示波器采样波形:轴0轴1每到达一个TABLE的比较XY位置,OP(0)触发,每次触发输出2次周期100000us,输出脉冲的宽度为50000us的脉冲波,直到所有的TABLE点比较完成,OP保持最后一次反转的状态。

XYZ模式下能明显看出输出随插补运动位置的变化。

9.Mode=35

(1)比较点坐标:6个,占用18个TABLE

TABLE(0,202020,404040,707070,100100100,140,140,140, 180,180,180)

(2)启动比较输出:模式35,输出口0,第一个比较点输出ON,脉冲偏差10,table地址0-18,6个坐标

HW_PSWITCH2(35, 0, 1, 10, 6, 0)

(3)输出脉冲宽度:硬件定时周期100000us,输出脉冲的宽度为50000us,每次比较输出1次脉冲。

HW_TIMER(2, 100000, 50000, 1, OFF, 0)

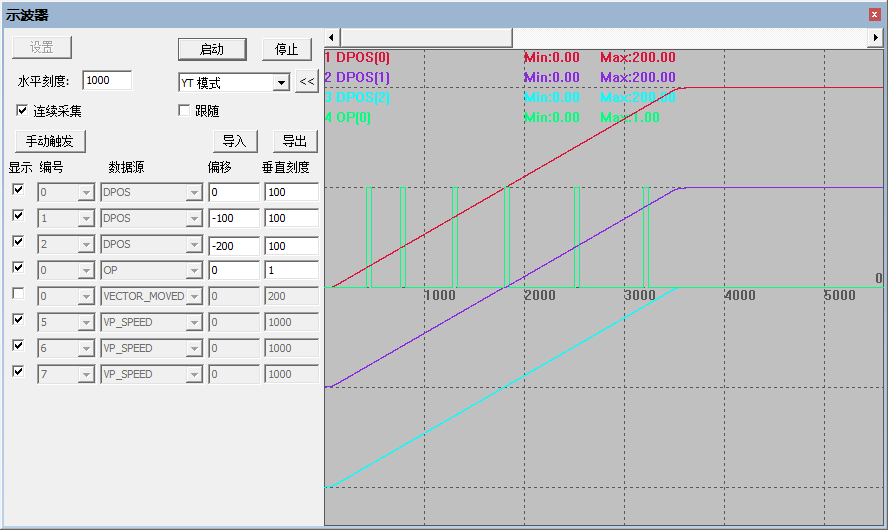

(4)示波器采样波形:轴0轴1轴2每到达一个TABLE的比较XYZ位置,OP(0)触发反转一次,直到所有的TABLE点比较完成,OP保持最后一次反转的状态。

10.Mode=36

(1)比较点坐标:6个,占用18个TABLE

TABLE(0202020,404040707070,100100100,140140140,180180180)

(2)启动比较输出:模式36,输出口0,第一个比较点输出ON,脉冲偏差10,table地址0-18,6个坐标。

HW_PSWITCH2(36, 0, 1, 10, 6, 0)

(3)输出脉冲宽度:硬件定时周期100000us,输出脉冲的宽度为50000us,每次比较输出1次脉冲。

HW_TIMER(2, 100000, 50000, 1, OFF, 0)

(4)示波器采样波形:轴0轴1轴2每到达一个TABLE的比较XYZ位置,OP(0)触发,每次触发输出1次周期100000us,输出脉冲的宽度为50000us的脉冲波,直到所有的TABLE点比较完成,OP保持最后一次反转的状态。

11.视频演示

本次,正运动技术运动控制器PSO位置同步输出(二):PSO模式详解,就分享到这里。

更多精彩内容请关注“正运动小助手”公众号,需要相关开发环境与例程代码,请咨询正运动技术销售工程师:400-089-8936。

本文由正运动技术原创,欢迎大家转载,共同学习,一起提高中国智能制造水平。文章版权归正运动技术所有,如有转载请注明文章来源。



25家工控企业总市值排行榜


入门:工业机器人主要参数

2022上半年工控大事件盘点

新控制架构:边缘与云连接


汇川伺服电机年产1100万套



类似文章

发表回复

您的邮箱地址不会被公开。 必填项已用 * 标注

这个站点使用 Akismet 来减少垃圾评论。了解你的评论数据如何被处理

在线客服
在线客服
QQ客服
