快速入门 | 篇十九：正运动技术运动控制器多轴同步与电子凸轮指令简介

作者tianshi

点击蓝字  关注伺服与运动控制


正运动技术运动控制器同步运动指令的使用


今天，正运动技术来分享一下，运动控制器多轴同步与电子凸轮指令。这一章节，我们主要分享运动叠加、电子齿轮、电子齿轮2和连接速度等多轴同步指令，以及凸轮表运动、跟随凸轮表运动、自动凸轮和自动凸轮2等凸轮运动指令。

材

料

准

备

1.电脑1台，安装ZDevelop V3.10及以上版本软件；

2.控制器1个；

3.24V直流电源1个；

4.驱动器、电机若干；

5.控制器接线端子若干；

6.网线若干；

7.连接线若干；

8.输入输出设备、扩展模块、人机界面等根据实际需求选择。

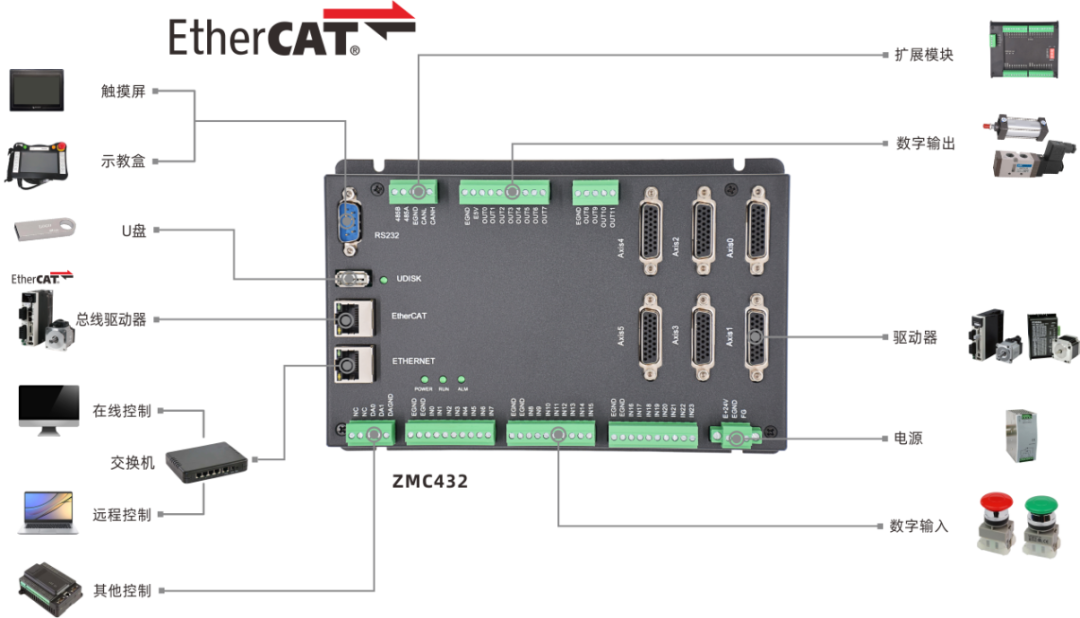

接线参考

本节指令一览

基础运动指令

进阶运动指令

ADDAX 运动叠加

CAM 凸轮表运动

CONNECT 电子齿轮

CAMBOX 跟随凸轮表运动

CONNPATH 同步运动2

MOVELINK 自动凸轮

CLUTCH_RATE 连接速度

MOVESLINK 自动凸轮2

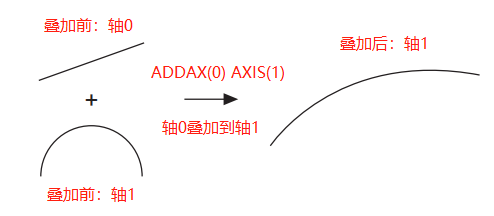

1ADDAX –运动叠加

语法：

叠加：ADDAX(叠加轴号) AXIS(被叠加轴号)

取消叠加：ADDAX(-1) AXIS(被叠加轴号)

ADDAX指令将2个或多个运动叠加形成较复杂的运动轨迹。

ADDAX指令把叠加轴的目标位置（DPOS）的变化，附加到指令指向的轴的任意运动上。叠加轴可以是任一轴，不一定在系统里物理存在，支持虚拟轴叠加。

ADDAX指令发出后两轴的链路保持连接，指定叠加轴上的进一步运动被附加到基准轴上。直到使用ADDAX(-1)取消轴的连接。

ADDAX指令叠加的是脉冲个数，而不是设置的UNITS单位。

转换关系：叠加轴运动距离*叠加轴UNITS/被叠加轴UNITS=被叠加轴运动距离。

假设轴A的UNITS是100，轴B的UNITS是50，叠加轴运动100。

把轴A的运动叠加到轴B，叠加轴轴A显示运动了100，轴B运动了100*100/50=200。

把轴B的运动叠加到轴A，叠加轴轴B显示运动了100，轴A运动了100*50/100=50。

轴之间不能相互同时叠加，A叠加到B后，B不能再叠加到A。

支持串联叠加，A运动叠加到B，B在叠加到C。

支持并联叠加，A运动同时叠加到B、C。

叠加时速度从被叠加轴开始变化，加减速按照叠加轴加减速及两轴UNITS比例确定。

ADDAX在轴MTYPE为CONNFRAME或CONNREFRAME的时候不起作用。

例子：

RAPIDSTOP(2)WAIT  IDLEBASE(0,1)DPOS=0,0ATYPE=1,1UNITS=100,100     '脉冲比例为1:1    SPEED=100,100ACCEL=1000,1000  DECEL=1000,1000   ADDAX(0)  AXIS(1)    '轴0的运动叠加到轴1TRIGGERMOVE(200)  AXIS(0)MOVE(-100)  AXIS(1)WAIT IDLE             '等待运行完ADDAX(-1)  AXIS(1)      '取消叠加

叠加前：

叠加后：

后续给轴0发运动指令，轴0轴1一起运动，仍保持叠加，直到ADDAX(-1)  AXIS(1)取消叠加。


2CONNECT –电子齿轮

将当前轴的目标位置与驱动轴的测量位置通过电子齿轮连接。

语法：CONNECT（比率，被连接轴） AXIS(连接轴）

电子齿轮的连接比率：比率可正可负，可为小数，连接的是脉冲个数，要考虑不同轴UNITS的比例。

比率可以通过重复调用CONNECT指令动态变化，连接成功后保持连接状态，取消连接时用CANCEL。

两轴连接成功之后，连接轴跟随被连接轴运动，两轴的运动同时开启同时停止，连接轴的运动速度自动计算，连接比率过大会导致连接轴的速度过大。

连接状态下无法单独给连接轴发送运动指令。

假设连接轴0的UNIST为10，被连接轴1的UNITS为100，使用CONNECT连接，比率ratio为1，CONNECT(1,1)  AXIS(0) 。

当轴1运动S1=100时，轴0运动S0=S1*UNITS(1)*ratio/UNITS(0)=100*100*1/10，此时运动1000。

例一：

RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)ATYPE=1,1UNITS=10,100DPOS=0,0SPEED=100,100ACCEL=1000,1000DECEL=1000,1000TRIGGER              '自动触发示波器MOVE(100)  AXIS(1)         '轴1运动100，此时轴0不动WAIT IDLE(1)                      '上一段运动不连接CONNECT(1,1)  AXIS(0)    '轴0连接到轴1，比例为1MOVE(100)  AXIS(1)          '轴1运动100，轴0运动1000

轴0目标位置：DPOS(0)=DPOS(1)*UNITS(1)*ratio/UNITS(0)=100*100*1/10=1000

例二：修改连接比例
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)ATYPE=1,1UNITS=10,100DPOS=0,0SPEED=100,100ACCEL=1000,1000DECEL=1000,1000TRIGGER              '自动触发示波器MOVE(100)  AXIS(1)         '轴1运动100，此时轴0不动WAIT IDLE(1)                      '上一段运动不连接CONNECT(0.5,1)  AXIS(0)    '轴0连接到轴1，比例为0.5MOVE(100)  AXIS(1)          '轴1运动100，轴0运动1000

轴0目标位置：DPOS(0)=DPOS(1)*UNITS(1)*ratio/UNITS(0)=100*100*0.5/10=500


3CONNPATH — 电子齿轮2

将当前轴的目标位置驱动轴的插补矢量长度通过电子齿轮连接。

CONNPATH与CONNECT的区别：CONNECT连接的是单个轴的目标位置。CONNPATH是连接的是插补轴的矢量长度，此时需要连接在插补运动的主轴上，连接到插补从轴上无法跟随插补运动。例如跟踪XY轴插补的的矢量长度变化，而不是跟踪单独的X轴或者Y轴。

CONNPATH连接到单个轴的运动的效果与CONNECT相同。

语法：CONNPATH（比率，被连接轴） AXIS(连接轴）

电子齿轮的连接比率：比率可正可负，可为小数，连接的是脉冲个数，要考虑不同轴UNITS的比例。

比率可以通过重复调用CONNPATH指令动态变化，连接成功后保持连接状态，取消连接时用CANCEL。

两轴连接成功之后，连接轴跟随被连接轴运动，两轴的运动同时开启同时停止，连接轴的运动速度自动计算，连接比率过大会导致连接轴的速度过大。

连接状态下无法单独给连接轴发送运动指令。

假设连接轴0的UNIST为10，被连接轴1的UNITS为100，使用CONNPATH连接，比率ratio为2，CONNPATH(0.5,1) AXIS(0) 。

当轴1运动S1=100时，轴0运动S0=S1*UNITS(1)*ratio/UNITS(0)=100*100*0.5/10，此时运动500。

例一：连接到插补主轴
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)WAIT  IDLE(2)BASE(0,1,2)DPOS=0,0,0ATYPE=1,1,1UNITS=100,100,100SPEED=100,100,100ACCEL=1000,1000,1000DECEL=1000,1000,1000       TRIGGER                  '自动触发示波器CONNPATH(1,0)  AXIS(2)   '轴2连接到插补主轴轴0，比例为1MOVE(100,100)            '轴1轴0插补运动

连接在插补运动主轴轴0上，连接轴轴2的运动距离为插补运动合成距离。

例二：CONNPATH与CONNECT的效果对比，例一CONNPATH换成CONNECT。
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)WAIT  IDLE(2)BASE(0,1,2)DPOS=0,0,0ATYPE=1,1,1UNITS=100,100,100SPEED=100,100,100ACCEL=1000,1000,1000DECEL=1000,1000,1000       TRIGGER                  '自动触发示波器CONNECT(1,0)  AXIS(2)   '轴2连接到插补主轴轴0，比例为1MOVE(100,100)            '轴1轴0插补运动

 同样的例程，CONNECT只能连接到单个轴运动。

例三：连接到插补从轴，例一改变连接轴。
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)WAIT  IDLE(2)BASE(0,1,2)DPOS=0,0,0ATYPE=1,1,1UNITS=100,100,100SPEED=100,100,100ACCEL=1000,1000,1000DECEL=1000,1000,1000       TRIGGER                  '自动触发示波器CONNPATH(2,1)  AXIS(2)      '轴2连接到轴1，比例为2MOVE(100,100)         '轴1轴0插补运动MOVE(100)  AXIS(1)     '轴1运动100

连接到插补的从轴可以连接成功，但无法跟随插补运动。




4CLUTCH_RATE — 连接速度

CONNECT连接的速度，默认值1000000，用于定义连结率从0到设置倍率的改变时间，ratio/秒。

CONNPATH同样适用。

采用默认值时根据连接的倍率自动计算连接轴的速度与加速度，实际连接比例为设置的比例。

设置值如果不能远大于CONNECT连接比例的话，实际连接比例会减小。

当设置为0时，根据跟随轴的速度/加速度参数来跟踪连接，比较适合于手轮运动（当速度不够高时可能导致要持续运动一段时间才能结束）。

例一：CLUTCH_RATE=1
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)ATYPE=1,1DPOS=0,0UNITS=100,100SPEED=100,100ACCEL=1000,1000DECEL=1000,1000CLUTCH_RATE=1            '设置连接速度，倍率/sTRIGGER                    '自动触发示波器CONNECT(2,1)  AXIS(0)        '连接倍率为2，需要2秒建立连接MOVE(200)  AXIS(1)            '运动轴1，轴0跟随

实际连接比例小于设置比例。

例二：CLUTCH_RATE=3
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)ATYPE=1,1DPOS=0,0UNITS=100,100SPEED=100,100ACCEL=1000,1000DECEL=1000,1000CLUTCH_RATE=3            '设置连接速度，倍率/sTRIGGER                    '自动触发示波器CONNECT(2,1)  AXIS(0)        '连接倍率为2，需要2秒建立连接MOVE(200)  AXIS(1)            '运动轴1，轴0跟随

实际连接比例小于设置比例，值越大越接近设置比例。

例三：CLUTCH_RATE=1000000
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)ATYPE=1,1DPOS=0,0UNITS=100,100SPEED=100,100ACCEL=1000,1000DECEL=1000,1000CLUTCH_RATE=1000000            '设置连接速度，倍率/sTRIGGER                    '自动触发示波器CONNECT(2,1)  AXIS(0)        '连接倍率为2，需要2秒建立连接MOVE(200)  AXIS(1)            '运动轴1，轴0跟随

实际连接比例为设置比例。

例四：CLUTCH_RATE=0
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)ATYPE=1,1DPOS=0,0UNITS=100,100SPEED=100,100ACCEL=1000,1000DECEL=1000,1000CLUTCH_RATE=0            '设置连接速度，倍率/sTRIGGER                    '自动触发示波器CONNECT(2,1)  AXIS(0)        '连接倍率为2，需要2秒建立连接MOVE(200)  AXIS(1)            '运动轴1，轴0跟随

随轴运动轴的的速度/加速度参数运动，实际连接比例为设置比例。

前三种情况两个轴都是同步的，最后一种情况当比例不为1的时候不同步。


5CAM –凸轮表运动

根据存储在TABLE中的数据来决定轴的运动，这些TABLE数据值对应运动轨迹的位置，是相对于运动起始点的绝对位置。

语法：CAM(start point, end point, table multiplier, distance)

start point：起始点TABLE编号，存储第一个点的位置。

end point：结束点TABLE编号。

table multiplier：位置乘以这个比例，一般设为脉冲当量值，TABLE数据*table multiplier值=实际发出的脉冲数。

distance：参考运动的距离，总时间=distance/轴speed。

运动的总时间由设置速度和第四个参数决定，运动的实际速度根据TABLE轨迹与时间自动匹配，轨迹一定的情况下，时间越短，运动速度越大。

TBALE数据需要手动设置，第一个数据为引导点，建议设为0。

请确保指令传递的距离参数*UNITS是整数个脉冲，否则出现浮点数会导致运动有细微误差。

例一：
RAPIDSTOP(2)WAIT IDLE(0)BASE(0) '选择第0轴ATYPE=1  '脉冲方式步进或伺服DPOS = 0UNITS = 100'脉冲当量SPEED = 200ACCEL = 2000DECEL = 2000
'计算TABLE的数据DIM deg, rad, x, stepdegstepdeg = 2     '可以通过这个来修改段数，段数越多速度越平稳FOR deg=0 TO 360 STEP stepdegrad = deg * 2 * PI/360   '转换为弧度X = deg * 25 + 10000 * (1-COS(rad)) '计算每小段位移TABLE(deg/stepdeg,X)        '存储TABLETRACE deg/stepdeg,XNEXT degTRIGGER   '触发示波器采样
WHILE 1        '循环运动CAM(0, 360/stepdeg, 0.1, 300)    '虚拟跟踪总长度300WAIT UNTIL IDLE    '等待运动停止WENDEND

TABLE存储的凸轮表参数：

运动轨迹：

每个凸轮指令运动总时间=distance/speed=300/200=1.5s

例二：高速高精度运动上的应用
DIM  num_p,scale,m,t   '变量定义num_p=100scale=500FOR p=0 TO num_p   'table存储凸轮表运动参数  TABLE(p,((-SIN(PI*2*p/num_p)/(PI*2))+p/num_p)*scale)NEXT
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)
BASE(0)      '选择轴0DEFPOS(0)UNITS=500SPEED=1000ACCEL=1000000DECEL=1000000TRIGGER
m=10        '代表距离的倍数t=0.3       '运行时间SPEED=1000CAM(0,100,m,SPEED*t)WAIT IDLE
m=10t=0.3SPEED=1000CAM(0,100,-m,SPEED*t)WAIT IDLE
m=10t=0.2SPEED=500CAM(0,100,m,SPEED*t)WAIT IDLE
m=10t=0.2SPEED=500CAM(0,100,-m,SPEED*t)WAIT IDLE
m=20t=0.3SPEED=1000CAM(0,100,m,SPEED*t)WAIT IDLE
m=20t=0.5SPEED=500CAM(0,100,-m,SPEED*t)WAIT IDLE

TABLE存储的凸轮表参数：

从TABLE(0)=0开始，存储数据大小模拟正弦函数曲线逐渐增加，到TABLE(100)=500结束。

六段凸轮表运动，运动总时间1800ms。实际发出脉冲数=m*table数据，针对一个段凸轮运动，DPOS=实际发出脉冲数/UNITS=10*500/500=10，第一段运动时间300ms。




6CAMBOX –凸轮表运动

根据存储在TABLE中的数据来决定轴的运动，这些TABLE数据值对应运动轨迹的位置，是相对于运动起始点的绝对位置。

语法：CAMBOX(start_point, end_point, table_multiplier, link_distance , link_axis[, link_options][, link_pos][, link_offpos])

start point：起始点TABLE编号，存储第一个点的位置。

end point：结束点TABLE编号。

table multiplier：位置乘以这个比例，一般设为脉冲当量值，TABLE数据*table multiplier值=实际发出的脉冲数。

link_distance：参考轴运动的距离，总时间=distance/轴speed。

link_axis：参考轴轴号。

link_options：与参考轴的连接方式，不同的二进制位代表不同的意义。

模式值

位

描述

1

bit0

当参考轴MARK信号事件触发时，当前轴与参考轴开始进行连接运动。

2

bit1

当参考轴运动到设定的绝对位置时，当前轴与参考轴开始连接运动。

4

bit2

自动重复连续双向运行。(通过设置REP_OPTION=1，可以取消重复)。

16

bit4

从中间某个位置启动，配合掉电中断实现恢复凸轮。

32

bit5

只有参考轴的正向运动才连接。

256

bit8

当参考轴MARKB信号事件触发时，当前轴与参考轴开始进行连接运动，锁存轴号为参考轴的轴号，需要最新固件支持。

link_pos：当link_options参数设置为2时，该参数表示连接开始启动的绝对位置。

link offpos：当link_options参数bit4置为1时，该参数表示主轴已经运行完的相对位置。

连接到参考轴后，参考轴停止，跟随轴不管有没有运动完也停止。

运动的总时间由设置速度和第四个参数决定，运动的实际速度根据TABLE轨迹与时间自动匹配，轨迹一定的情况下，时间越短，运动速度越大。

两个或多个CAMBOX指令可以同时使用同一段TABLE数据区进行操作。

TBALE数据需要手动设置，第一个数据为引导点，建议设为0。

请确保指令传递的距离参数*UNITS是整数个脉冲，否则出现浮点数会导致运动有细微误差。

例一：连接到参考轴之后，若参考轴停止运动，则凸轮轴跟随停止。
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)      '选择轴号ATYPE=1,1     '脉冲方式步进或伺服DPOS = 0,0UNITS = 100,100  '脉冲当量SPEED = 200,200ACCEL = 2000,2000DECEL = 2000,2000DIM  rad, xFOR i=0 TO 100 STEP 1    rad = i* 2 * PI/100   '转换为弧度    x = 1000 * (1-COS(rad))    TABLE(i,x)        '存储TABLENEXT iTRIGGER              '自动触发示波器CAMBOX(0,100, 100, 2000, 1,2,100)  AXIS(0) '参考轴轴1运动到100位置时，跟随轴轴0启动VMOVE(1)  AXIS(1)

例二：连接到参考轴之后，若参考轴停止运动，则凸轮轴跟随停止。
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)      '选择轴号ATYPE=1,1     '脉冲方式步进或伺服DPOS = 0,0UNITS = 100,100  '脉冲当量SPEED = 200,200ACCEL = 2000,2000DECEL = 2000,2000DIM  rad, xFOR i=0 TO 100 STEP 1    rad = i* 2 * PI/100   '转换为弧度    x = 1000 * (1-COS(rad))    TABLE(i,x)        '存储TABLENEXT iTRIGGER              '自动触发示波器CAMBOX(0,100, 100, 2000, 1,2,100)  AXIS(0) '参考轴轴1运动到100位置时，跟随轴轴0启动MOVE(1500)  AXIS(1)

参考轴1运动1500便停止，跟随轴轴0也停下，无法将调用的TABLE表的数据运动完。

7MOVELINK –自动凸轮

自定义凸轮运动，不用计算凸轮表，该运动带有可设置的加减速阶段。

将跟随轴连接到参考轴上，控制跟随轴跟随参考轴运动。

连接轴的距离分成3个阶段应用于参考轴的运动，分别是加速部分、匀速部分和减速部分。

语法：MOVELINK (distance,ink dist,link acc,link dec,link axis[,link options] [,ink pos][,link offpos])

distance：从连接开始到结束，跟随轴移动的距离，此参数可正可负，为正数正方向跟随，为负数负方向跟随，采用units单位。

link dist：参考轴在连接的整个过程中移动的绝对距离，采用units单位。

link acc：在跟随轴加速阶段，参考轴移动的绝对距离，采用units单位。

link dec：在跟随轴减速阶段，参考轴移动的绝对距离，采用units单位。

link axis：参考轴的轴号。

后三个参数选择连接模式，可以不设置。

link options：连接模式选项，不同的二进制位代表不同的意义。

模式值

位

描述

1

位0

连接精确开始于参考轴上MARK事件被触发的时刻。

2

位1

连接开始于参考轴到达一个绝对位置时(见link pos参数描述)。

4

位2

当此位被设置时，MOVELINK会自动重复执行并且可以反向(这个模式可以通过设置轴参数REP_OPTION的第1位为1来清除)。

8

位3

当设置时，采用S曲线加减速。20170502以上固件支持。

16

位4

从中间某个位置启动，配合掉电中断实现恢复跟随。

32

位5

只有参考轴为正向运动才连接。

256

位8

连接精确开始于参考轴上MARKB事件被触发的时刻，需要最新固件支持。

link pos：当link options参数bit1置为1时，该参数表示基本轴在该绝对位置值时，连接开始。

link offpos：当link_options参数bit4置为1时，该参数表示主轴已经运行完的相对位置。20170428以上固件支持。

在加速和减速阶段为了与速度匹配，link distance（基本轴运动距离）必须是distance（跟随轴运动距离）的两倍。

请确保指令传递的距离参数*UNITS是整数个脉冲，否则出现浮点数会导致运动有细微误差。

例一：不设置加减速
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)    '轴0为跟随轴，轴1为参考轴UNITS=100,100ATYPE=1,1DPOS=0,0SPEED=100,100ACCEL=2000,2000DECEL=2000,2000TRIGGER              '自动触发示波器MOVELINK(100,100,0,0,1)  AXIS(0)     '不设置加减速阶段MOVE(150)  AXIS(1)      '轴1运动150，轴0跟随轴1运动完100

不设置加减速阶段时，效果与CONNECT相同，区别在不需要考虑UNITS的不同，且不会有累积误差。运动比例为前两个参数的比值，此时运动比例1:1。

例二：飞剪应用，不设置连接模式link options。

假设要切的型材长度为4m，工作台运行距离1m。

轴1为参考轴（型材传送），轴0为跟随轴（追剪工作台)。

RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)        BASE(0,1)UNITS=100000,100000ATYPE=1,1DPOS=0,0SPEED=1,1    '型材运行速度1m/s,60m/minACCEL=2,2DECEL=2,2MERGE=on,on
MOVELINK(0,1,0,0,1)  AXIS(0)   '型材运动1m前，工作台静止MOVELINK(0.4,0.8,0.8,0,1)  AXIS(0)  '工作台加速阶段，工作台运动0.4，型材运动0.8MOVELINK(0.2,0.2,0,0,1)  AXIS(0)    '速度同步跟随0.2MOVE_OP2(0,on,1000)     '刀具下剪，1s后回升(时间要计算好)MOVELINK(0.4,0.8,0,0.8,1)  AXIS(0)  '工作台减速阶段，工作台运动0.4，型材运动0.8MOVELINK(-1,1.2,0.5,0.5,1)  AXIS(0)  '工作台回到起始点，工作台加速运动0.5，再减速运动0.5，总距离1；此段型材运动1.2
TRIGGER         '自动触发示波器VMOVE(1) AXIS(1)    '型材持续运动

例三：设置link options bit3=1时，从轴追剪轴采用S曲线加减速。
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)UNITS=100000,100000ATYPE=1,1DPOS=0,0SPEED=1,1      ''型材运行速度1m/s,60m/minACCEL=2,2DECEL=2,2SRAMP=200,200     '设置S曲线时间 OP(0,OFF)
MOVELINK(0,1,0,0,1,8)  AXIS(0)   '型材运动1m前，工作台静止MOVELINK(0.4,0.8,0.8,0,1,8)  AXIS(0)  '工作台加速阶段MOVELINK(0.2,0.2,0,0,1,8)  AXIS(0)    '速度同步跟随0.2mMOVE_OP2(0,on,1000)   '刀具下剪，1s后回升(时间要计算好)MOVELINK(0.4,0.8,0,0.8,1,8)  AXIS(0)  '工作台减速阶段MOVELINK(-1,1.2,0.5,0.5,1,8)  AXIS(0)  '工作台回到起始点
TRIGGER         '自动触发示波器VMOVE(1) AXIS(1)    '型材持续运动

参考轴和跟随轴速度曲线平滑。



8主MOVESLINK — 自动凸轮2

此指令用于自定义的凸轮运动，该运动自动规划中间曲线，不用计算凸轮表。

功能与MOVELINK相同，仅是参数设置区别，第3、4个参数，MOVELINK设置加减速过程的距离参数，MOVESLINK设置加减速过程的速度比例。

被连接轴为参考轴，连接轴为跟随轴。

MOVESLINK (distance,link dist,start sp,end sp,link axis [,link options] [,ink pos] [,link offpos])

可选参数不填时，逗号不能省掉，控制器根据参数的位置来判断是什么参数。

distance：从连接开始到结束，跟随轴移动的距离，此参数可正可负，为正数正方向跟随，为负数负方向跟随，采用units单位。

link dist：参考轴在连接的整个过程中移动的绝对距离，采用units单位。

start sp：启动时跟随轴和参考轴的速度比例，units/units单位，负数表示跟随轴负向运动。

end sp：结束时跟随轴和参考轴的速度比例，units/units单位, 负数表示跟随轴负向运动 注：当start sp = end sp = distance/link dist时，匀速运动。

link axis：参考轴的轴号。

link options：连接模式选项，不同的二进制位代表不同的意义。

模式值

位

描述

1

位0

连接精确开始于参考轴上MARK事件被触发的时刻

2

位1

连接开始于参考轴到达一个绝对位置时(见link pos参数描述)

4

位2

当此位被设置时，MOVELINK会自动重复执行并且可以反向(这个模式可以通过设置轴参数REP_OPTION的第1位为1来清除)

8

位3

当设置时，采用S曲线加减速。20170502以上固件支持

16

位4

从中间某个位置启动，配合掉电中断实现恢复跟随

32

位5

只有参考轴为正向运动才连接

256

位8

连接精确开始于参考轴上MARKB事件被触发的时刻，需要最新固件支持

link pos：当link options参数bit1置为1时，该参数表示参考轴在该绝对位置值时，连接开始。

link offpos：当link_options参数bit4置为1时，该参数表示主轴已经运行完的相对位置。20170428以上固件支持。

在加速和减速阶段为了与速度匹配，下一条MOVESLINK的start sp必须与当前MOVESLINK的end sp相同。

请确保指令传递的距离参数*UNITS是整数个脉冲，否则出现浮点数会导致运动有细微误差。

例一：SRAMP=200,200

加工过程中，参考轴为型材，工作台为跟随轴，工作台运动距离1，型材运动距离4。

RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)UNITS=10000,10000ATYPE=1,1DPOS=0,0SPEED=1,1      '型材运行速度1m/s,60m/minACCEL=2,2DECEL=2,2SRAMP=200,200OP(0,OFF)
MOVESLINK(0,1,0,0,1)  AXIS(0)   '型材运动1单位前，工作台静止MOVESLINK(0.4,0.8,0,1,1)  AXIS(0)  '工作台加速阶段，工作台运动0.4，型材运动0.8，加速时，跟随轴的速度为0，故跟随轴和参考轴的速度比例为0，加速完成，跟随轴和参考轴的速度相等，比例为1MOVESLINK(0.2,0.2,1,1,1)  AXIS(0)    '速度跟随阶段，速度一致，保持同步运动0.2MOVESLINK(0.4,0.8,1,0,1)  AXIS(0)  '工作台减速阶段，工作台运动0.4，型材运动0.8，减速时，跟随轴和参考轴的速度相等，比例为1，减速完成，跟随轴的速度为0，故跟随轴和参考轴的速度比例为0MOVESLINK(-1,1.2,0,0,1)  AXIS(0)  '工作台回到起始点，工作台运动-1，型材运动1.2
TRIGGER         '自动触发示波器VMOVE(1) AXIS(1)    '型材持续运动

对轴0和轴1的速度曲线设置平滑。

例二：SRAMP=0,0
RAPIDSTOP(2)WAIT  IDLE(0)WAIT  IDLE(1)BASE(0,1)UNITS=10000,10000ATYPE=1,1DPOS=0,0SPEED=1,1      '型材运行速度1m/s,60m/minACCEL=2,2DECEL=2,2SRAMP=0,0OP(0,OFF)
MOVESLINK(0,1,0,0,1)  AXIS(0)   '型材运动1单位前，工作台静止MOVESLINK(0.4,0.8,0,1,1)  AXIS(0)  '工作台加速阶段，工作台运动0.4，型材运动0.8，加速时，跟随轴的速度为0，故跟随轴和参考轴的速度比例为0，加速完成，跟随轴和参考轴的速度相等，比例为1MOVESLINK(0.2,0.2,1,1,1)  AXIS(0)    '速度跟随阶段，速度一致，保持同步运动0.2MOVESLINK(0.4,0.8,1,0,1)  AXIS(0)  '工作台减速阶段，工作台运动0.4，型材运动0.8，减速时，跟随轴和参考轴的速度相等，比例为1，减速完成，跟随轴的速度为0，故跟随轴和参考轴的速度比例为0MOVESLINK(-1,1.2,0,0,1)  AXIS(0)  '工作台回到起始点，工作台运动-1，型材运动1.2
TRIGGER         '自动触发示波器VMOVE(1) AXIS(1)    '型材持续运动

S曲线只针对型材，工作台速度不管设不设置曲线自动平滑。

正运动技术运动控制器多轴同步与电子凸轮指令的简介就讲到这里。更多学习视频及图文详解请关注我们的公众号“正运动小助手”。

本文由正运动技术原创，欢迎大家转载，共同学习，一起提高中国智能制造水平。文章版权归正运动技术所有，如有转载请注明文章来源。
